H8S/2643 CPUボード
PC/104-8bit USB LAN

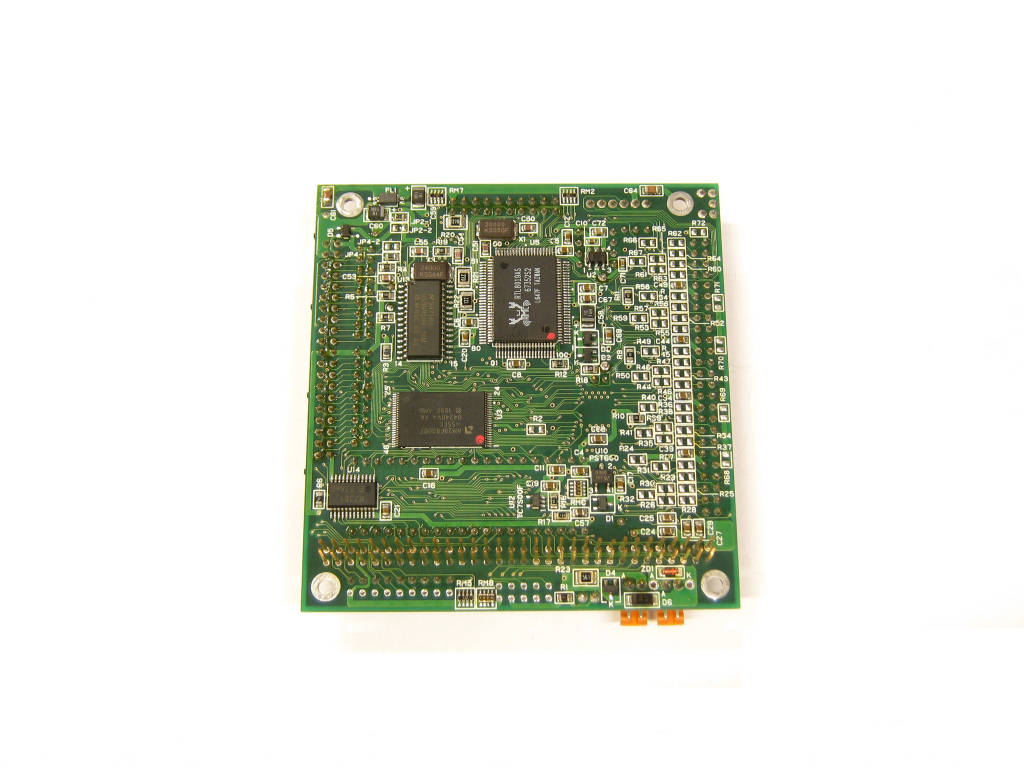

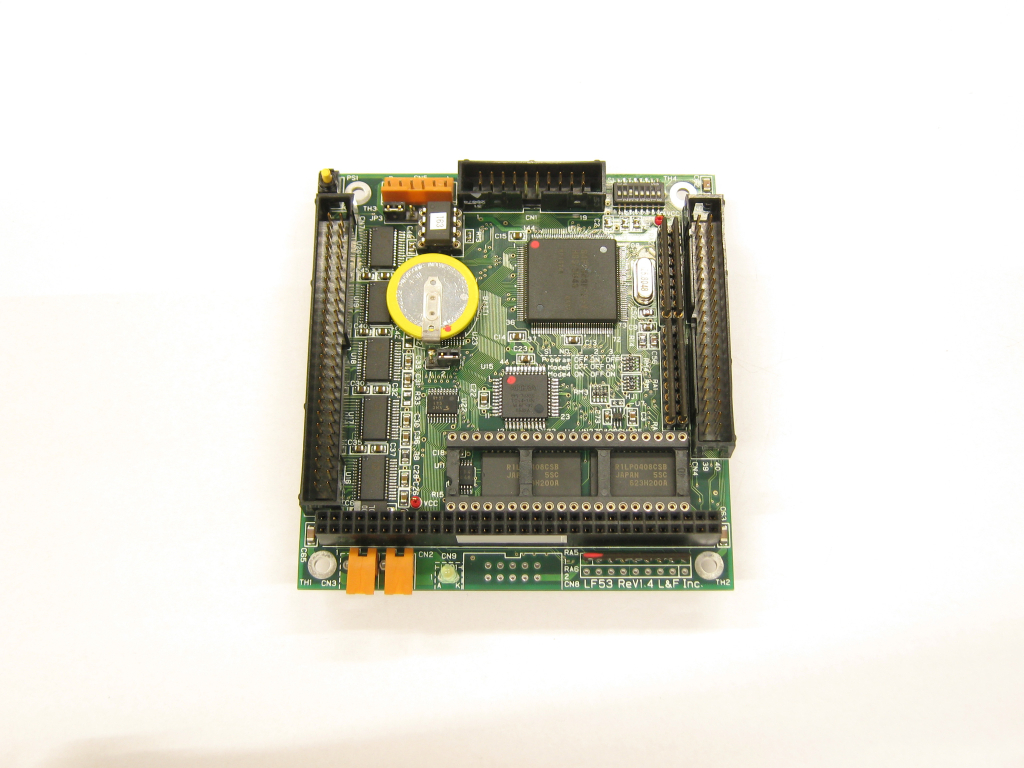

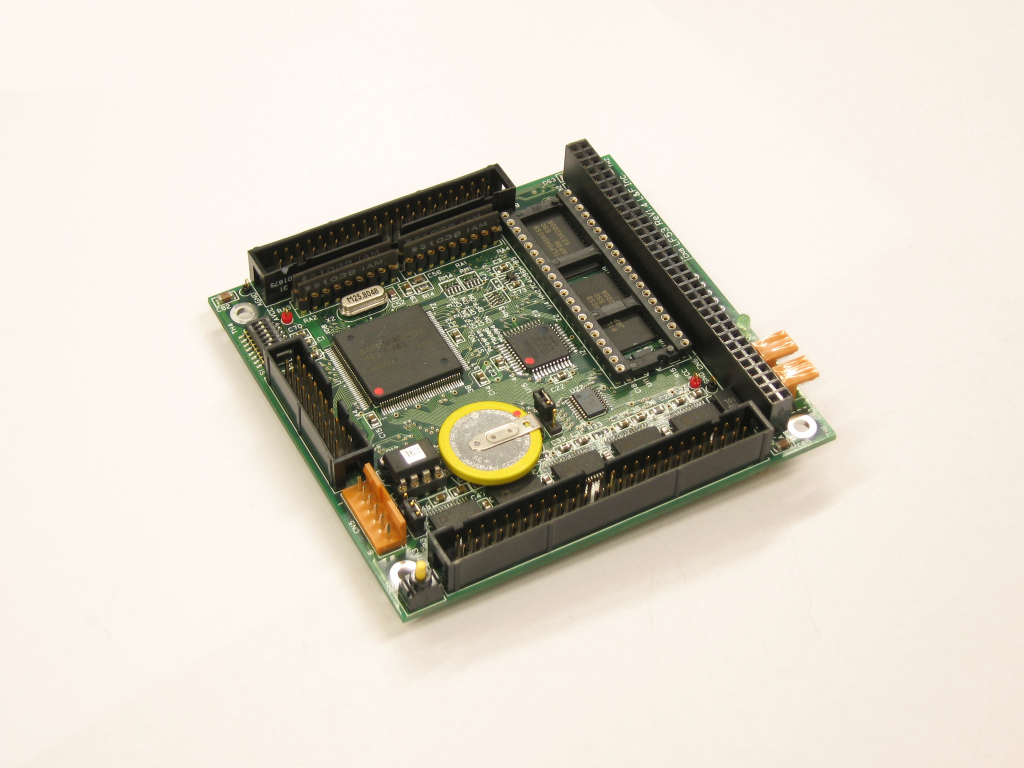

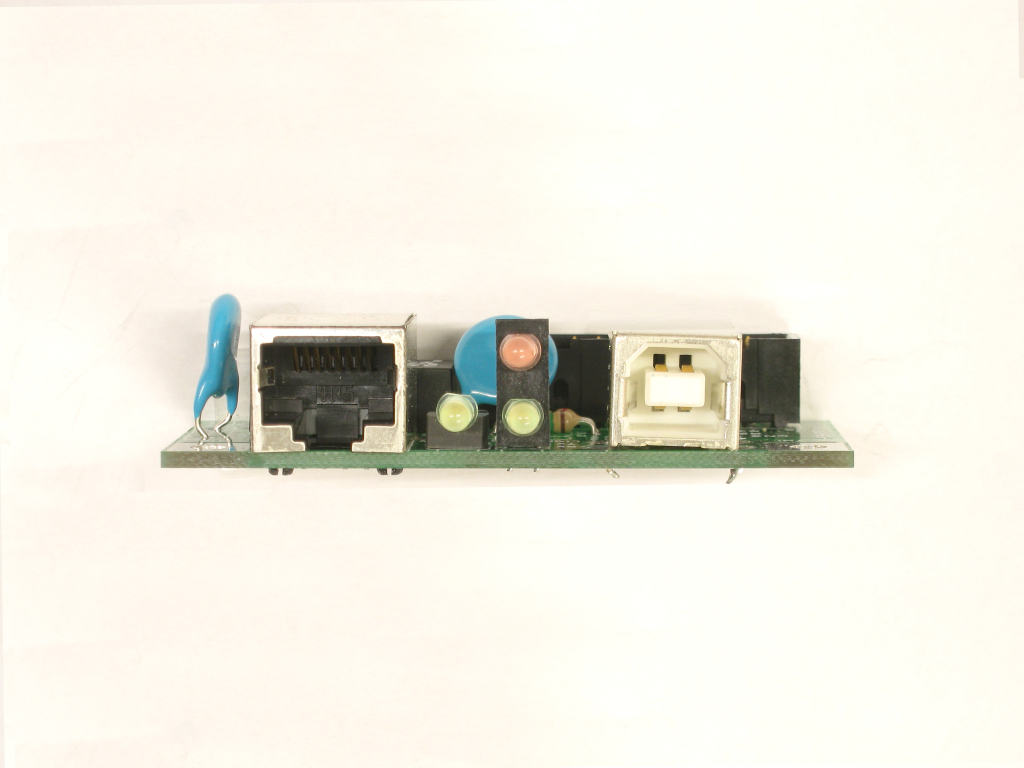

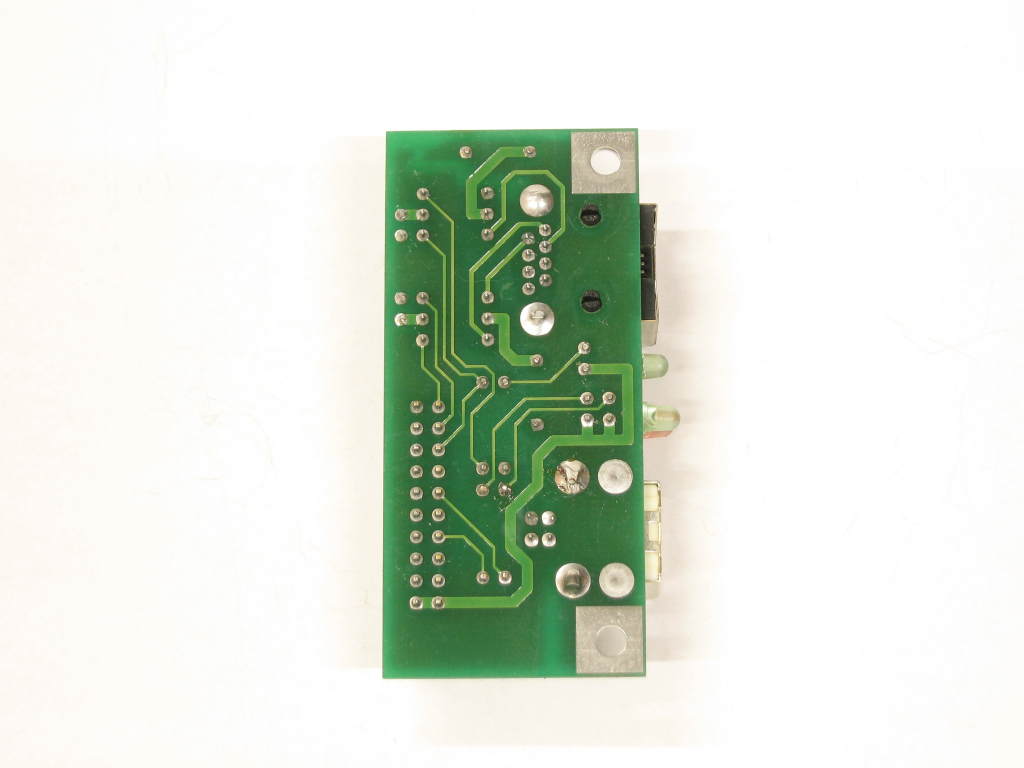

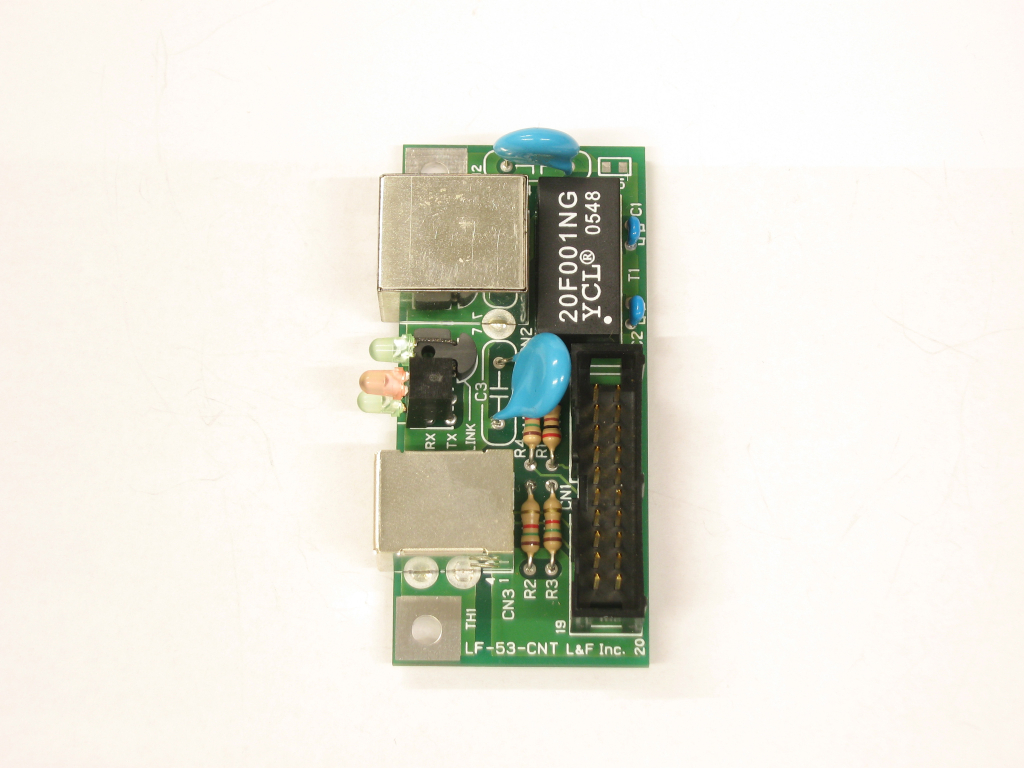

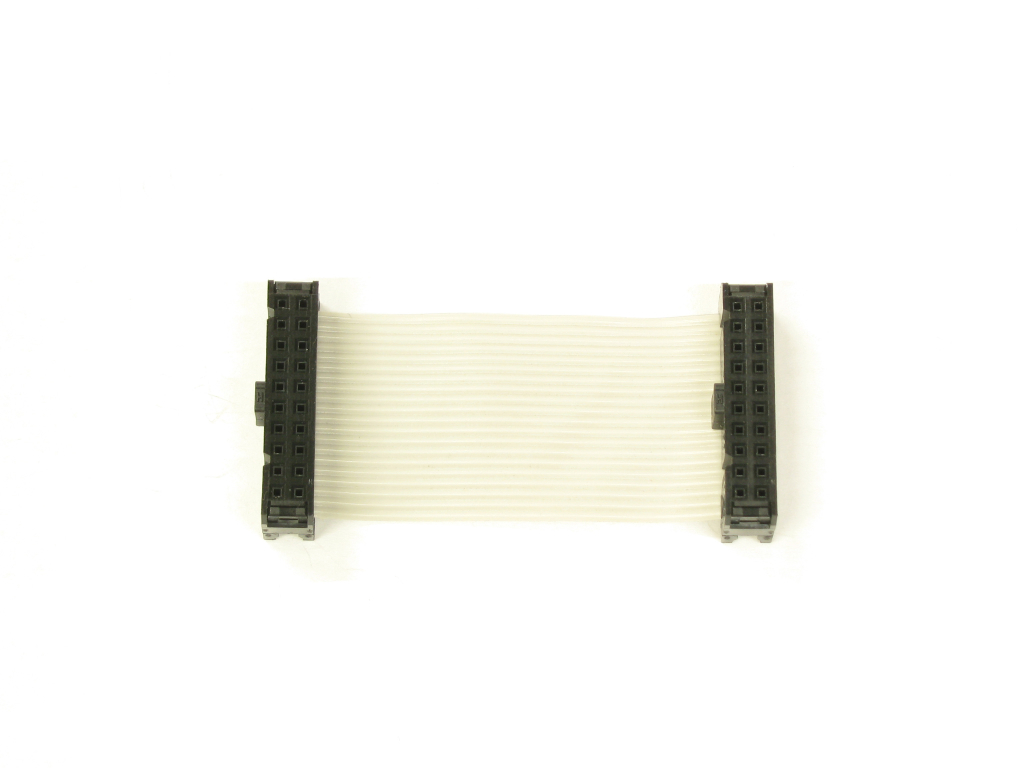

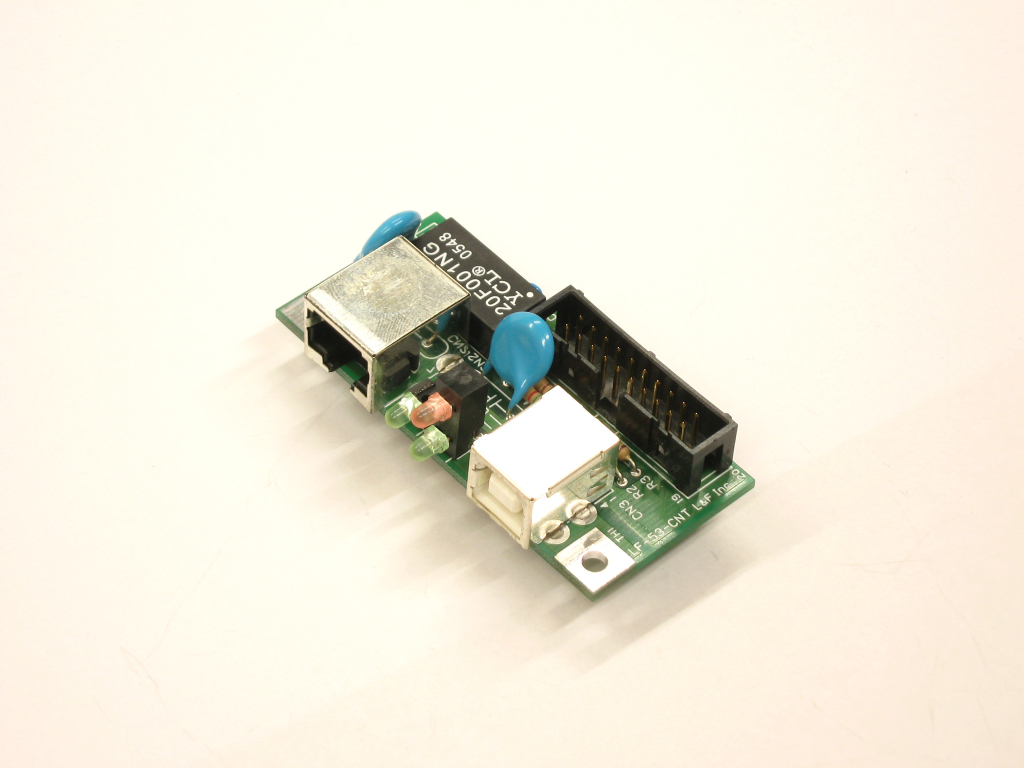

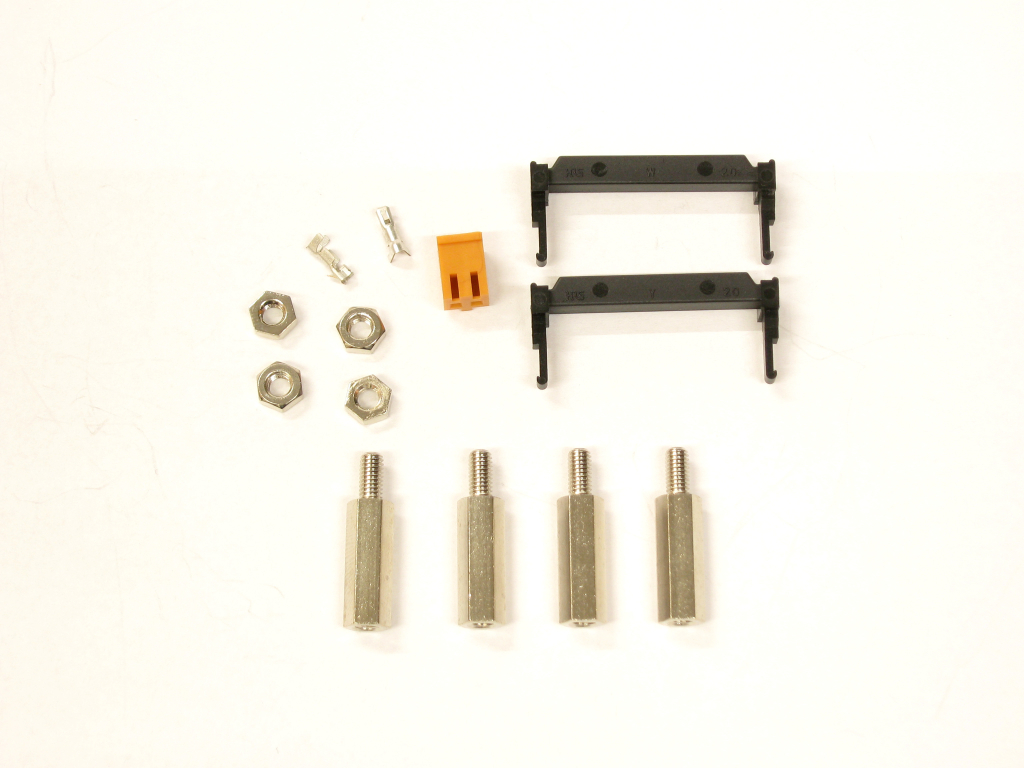

LF53　Renesas H8S/2643 25MHz を搭載した、PC/104サイズのCPUボード

Renesas H8S/2643 25MHz を搭載した、PC/104サイズのCPUボード

内蔵Flash 256KB、外部Flash/RAM 1MB、豊富な内蔵ペリフェラル

EthernetやUSBにも対応し、世界中のPC/104バス拡張ボードで拡張性は無限大

前へ 次へ
前の18枚 次の18枚

特長

製品の特長

・PC/104バス搭載で各種拡張ボードをスタッキング接続可能

・CPU内蔵I/Oはコネクタより取り出し可能 ・高機能RTC(バックアップバッテリー付)標準実装

・SCI5ch全てに高速RS232ドライバ(Max230.4Kbps)標準実装

・高速SRAM(1MByte-16bit-ノーウエイト)標準実装、外部バッテリー接続でSRAMバックアップ可能

・EPROM(512KByte-16bit)ソケット標準実装、およびブート可能

・フラッシュROM(1MByte-16bit)標準実装、およびブート可能

・USB1.1標準実装、TLIB使用ですぐ使えます

・10BASE-Tイーサネット標準実装、MACアドレス書込済み

仕様

項目 デバイス 詳細
ＢＵＳ ＰＣ／１０４

8bit

高速
ＣＰＵ ＨＤ６４Ｆ２６４３ＦＣ２５

256KBフラッシュROM・SCI・ADC・カウンタ等

詳細は日立ハードウェアマニュアル参照
ＲＡＭ ＨＭ６２８５１２ＢＬＴＴ－５（同等品）

1MByte・16bit（2個使用）

高速・ノーウェイト動作・外部バッテリーでバックアップ可能
ＦＬＡＳＨＲＯＭ ＡＭ２９Ｆ８００ＢＴ－５５ＥＣ（同等品）

1MByte・16bit

ブート可能
ＥＰＲＯＭ ＨＮ２７Ｃ４０９６（同等品）

512KByte・16bit（ソケットのみ標準実装）

ブート可能（オプション）
ＵＳＢ ＵＳＢＮ９６０４－２８Ｍ

USB1.1

標準実装
ＲＴＣ ＲＴＣ－７３０１ＳＦ

アラーム割込・タイマー割込・半導体温度センサ

高機能・アラーム・タイマー機能・温度計測可能
ＲＳ ＡＤＭ２１１ＥＡＲＳ（同等品）

230Kbps

5CH全て対モデム信号フルサポート
ＬＡＮ ＲＴＬ８０１９ＡＳ

10Base-T Ether Net

NE2000互換
ＢＡＴＴ ＣＲ２０３２／１ＨＦ（同等品）

220mAh

RTCバックアップ用

お知らせ


ダウンロード

Q＆A

[LF53-FAQ1] はじめの一歩のエラーについて

Yellowソフト社のはじめの一歩の旧バージョンは、LF53初期出荷時のCPU動作周波数22.1184ＭＨzを想定しておりますが、LF53初期以降の製品はCPU動作周波数を25.8048MHzに変更致しておりますので、ボーレートクロックの設定値を変更致しませんと通信できません。
具体的に申しますと、CS2643.ASMの下記部分;クロックによって書き換えて下さい。

;<<変更①>>

DEFINE BRR_CNT 17 ;<- 22MHz で38400bpsの設定です。

を;クロックによって書き換えて下さい。

;<<変更②>>

DEFINE BRR_CNT 20 ;<- 25.8048MHz で38400bpsの設定です。

また、イエロースコープをご使用になられる場合は、LF53納品ファイル\sample\IDE6\yscope\2643.Sを書込み実行してみて下さい。
