H8/3067 CPUボード
PC/104-8bit

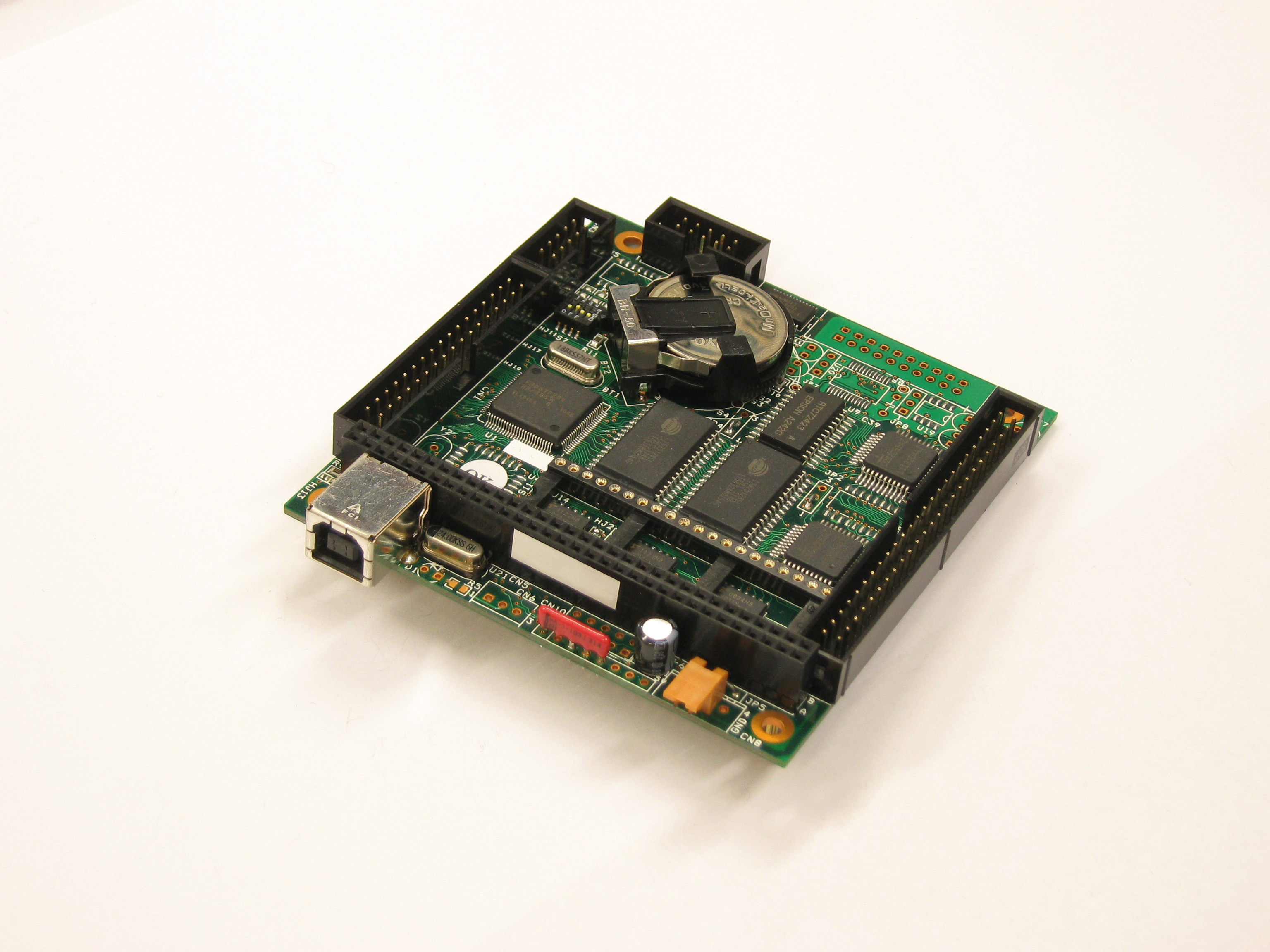

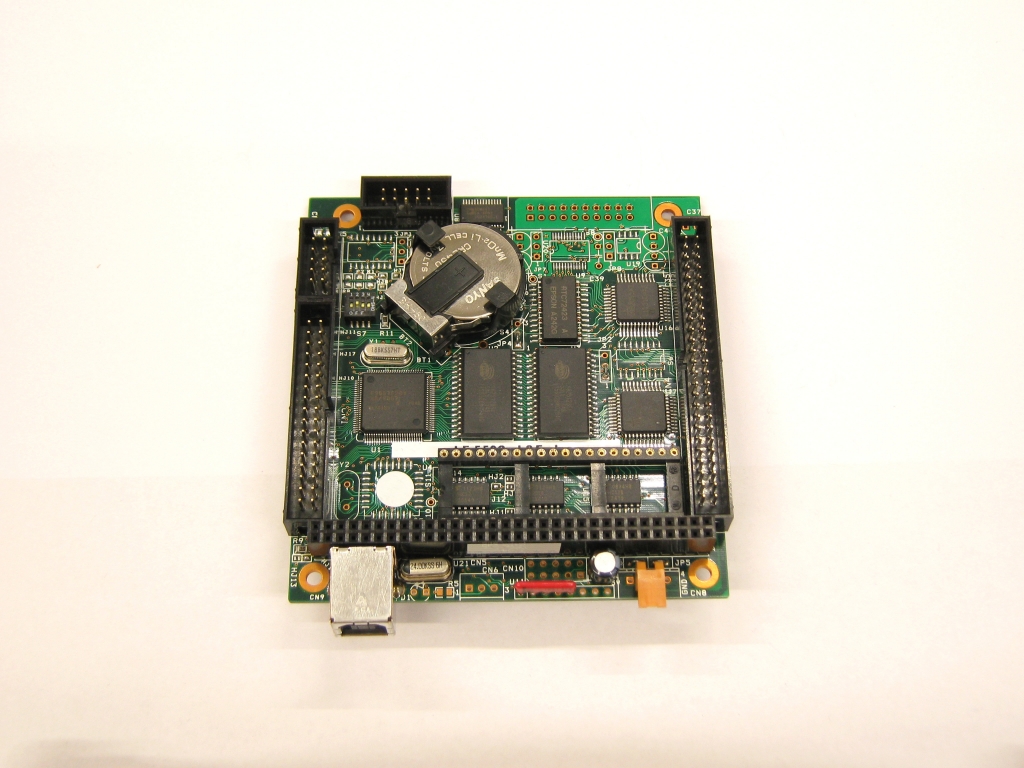

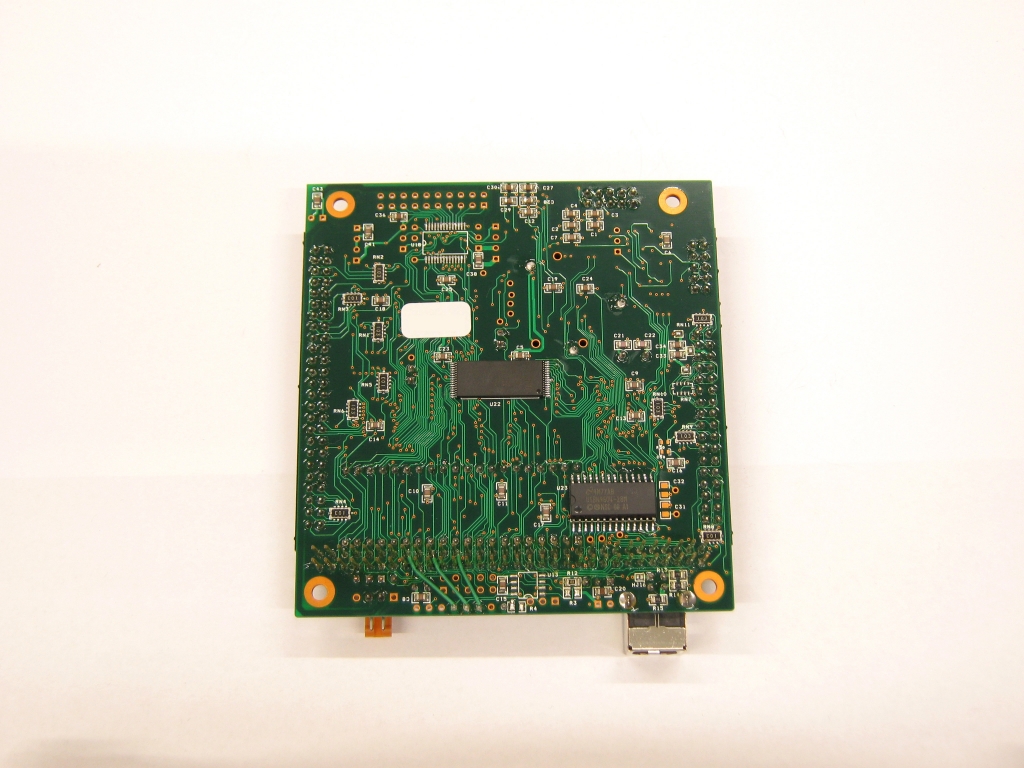

LF55  Renesas H8/3067 20MHz を搭載した、PC/104サイズのCPUボード

Renesas H8/3067 20MHz を搭載した、PC/104サイズのCPUボード
内蔵Flash 128KB、外部Flash 512KB RAM 1MB、豊富な内蔵ペリフェラル
USBやRS232Cに対応し、世界中のPC/104バス拡張ボードで拡張性は無限大


搭載されているPC/104バスで各種拡張ボードをスタッキング接続し、オリジナルシステムをすばやく安価に構築する事が可能です。

LF55には通信インターフェースとしてRS232C×3CH・USBの他、48bit DIO・FLASH MEMORY(512Kbyte)・RTC・大容量SRAM(1Mbyte)を標準搭載しておりFA装置から情報装置まで幅広い応用が可能です。

起動はCPU内蔵FLASHの他、外付EPROMからもでき、高速大容量SRAMで快適に動作します。

イエローソフト社の開発環境がそのまま使用でき、サンプルソフトも豊富にあります。

特長

製品の特長

・PC/104バス搭載で各種拡張ボードをスタッキング接続可能
・CPU内蔵I/OとPPI拡張I/O(48bit)はコネクタより取り出し可能
・RTC(バックアップバッテリー付)標準実装
・USB1.1標準実装
・SCI3chRS232Cドライバ標準実装、もちろん制御線RS-CS付き
・高速SRAM(1MByte-16bit-ノーウエイト)標準実装、もちろんバックアップ可能
・EPROM(512KByte-16bit)ソケット標準実装、ブート可能
・外付けフラッシュROM(512KByte)標準実装
・拡張ポート(8255x2)48bit標準実装

付属品

電源コネクタ用ハウジング 1個

電源コネクタ用コンタクト 2個

0.6インチスペーサー+ナット(LFSP0.6inc) 4本

サンプルソフト(実践でも使える便利なライブラリ付き・イエローソフト開発環境対応)

取扱説明書(PDF)

仕様

項目 デバイス 詳細
BUS PC/104

8bit

I/O制御のみサポート

CPU HD64F3067F20

128KBフラッシュROM・SCI・ADC・カウンタ等

詳細はルネサステクノロジハードウェアマニュアル参照

RAM HM628512CLFPー5

1MByte・16bit(2個使用)

高速・ノーウェイト動作でバックアップ可能

Fla MBM29F040Cー90PFTN

512KByte・8bit

MAX10万回の書き換えが可能

EPROM HN27C4096(同等品)

512KByte・16bit(ソケットのみ標準実装)

ブート可能

PPI M82C55Aー2

48bit DIO(2個使用)

標準実装

USB USBN9604ー28M

USB1.1

標準実装

RTC RTCー62423

24/12時間切替え、うるう年補正、30秒補正機能

標準実装

RS ADM213EARS/ADM202JRN

転送レート最大115Kbps

RTS,CTS信号使用可能(CPU内蔵I/Oを使用)

お知らせ


ダウンロード

Q&A

[LF55-FAQ1] LF55でバッテリーを外して使用する方法は?

LF55で使用しているリセットIC(ADM691)は、バッテリーを外してしまうとリセットがアクティブになりっぱなしになりご使用いただけません。バッテリーを外して使用したい場合は、バッテリーを外しバッテリー+端子をメッキ線等で適当なグランド端子に接続します。
※弊社ではバッテリーを外してのご使用は推奨しておりません、お試しいただく場合は自己責任でお願いいたします。

[LF55-FAQ2] LF55のバッテリー寿命は?

1.消費電流
 1)SRAM:HM628512CLFP-5×2
   スタンバイ電流:20uA(MAX)×2=40uA
 2)RTC:RTC62423
   スタンバイ電流:1.8uA(MAX)
2.バッテリー
 1)型番:CR2450
 2)容量:600mAH
3.寿命計算
 600mA÷41.8uA=15,354時間≒1.6年

[LF55-FAQ3] 外部リセットは可能ですか?

LF55に搭載されておりますリセットICには、残念ながら外部リセット信号入力端子が無いため、外部要因によりリセットをアクティブにすることはできませんが、リセットICのウォッチドッグタイマー機能を利用すればリセット信号をアクティブにすることができます。
但し、ウォッチドッグタイマーを起動させるためには、ウォッチドッグタイマー入力端子をLOWまたはHIに1.6秒以上保持することが必要となります。
LF55に搭載されておりますリセットICのウォッチドッグタイマー入力端子は、基板のスルーホールS3に接続されております。
