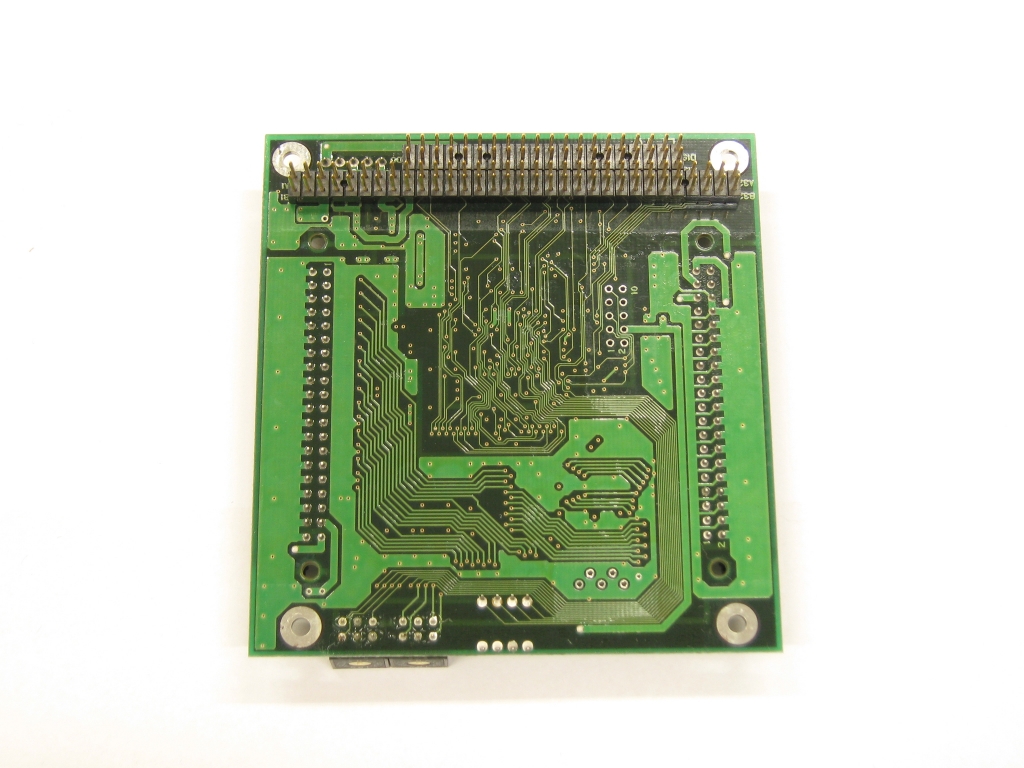

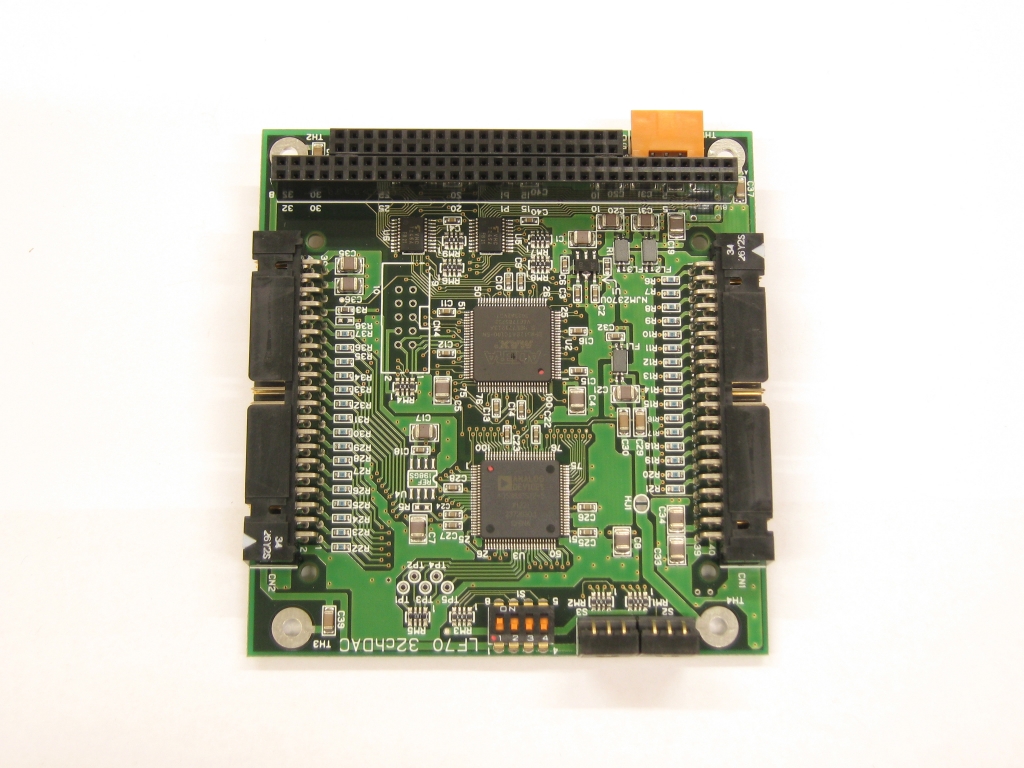

Analog Devices AD5383を搭載した、PC/104サイズの組込み用DACボード。12bit D/Aコンバータを32chも搭載し、1枚で多彩な演出／制御が可能です。
システムバスは小型PC/104バスに準拠し、CPUボードからのアクセスは16bit／8bitの両方に対応しています。アナログ出力は12bit分解能、相対精度±1LSB 0～+5Vで、各チャネル毎にオフセット／ゲイン調整が可能で、出力同期回路により、複数枚での出力同時更新が可能です。(AD5383)
また、アナログ出力コネクタには電源コネクタ、または、PC/104バスからの±12V等を接続可能で、スケーリングアンプを外部に用意することにより様々な電圧出力を得ることもできますので、多チャンネルアナログ出力による多彩な演出／制御が可能です。
