高機能CPUの搭載
LF74に搭載されているCPU「SH7269」は、SH2A-FPUをCPUコアとした高性能マイクロコントローラで、大容量(2.5MB)SRAMの他、ビデオ・音声インターフェース、LCDコントローラ、USB、I2C、CAN等、内蔵している周辺回路は豊富であり、様々な産業機器アプリケーションに対応が可能です。
大容量メモリを32bit接続で搭載
プログラム起動FLASH(64MB)、 SDRRAM(64MB)を搭載し、CPUとは32bitで接続されているため32bit拡張命令も効率く実効可能で、CPUの能力を最大限に引き出します。
Ethernet インターフェースを搭載
10/100 BASE-TX規格のEthernetインターフェース1チャネルを搭載しています。
USB 2.0インターフェースを搭載
CPU内蔵USBコントローラに接続された、USB2.0のHost/Functionポートを1CH搭載しています。
RS232Cインターフェースを搭載
CPU内蔵調歩同期・同期シリアルインターフェース(SCIF)に接続された、RS232C規格ポートを2CH搭載しています。
ビデオ入力インターフェースを搭載
CPU内蔵ビデオ入力インターフェースに接続された、NTSC/PAL/SECAM入力ポートを2CH搭載しています。
シリアルサウンドインターフェースを搭載
CPU内蔵シリアルサウンドインターフェースに接続された、I2Sバス互換の入出力ポートを1CH搭載しています。
LCDインターフェースを搭載
CPU内蔵ディスプレーコントローラが接続された、LCDインターフェースポートを1CH搭載しており、RGB666フォーマットまでのLCDを制御することが可能です。
拡張I/Oインターフェースを搭載
CPU内蔵の多様な機能端子が接続された、コネクタが実装されています。
PC/104 BUSを搭載

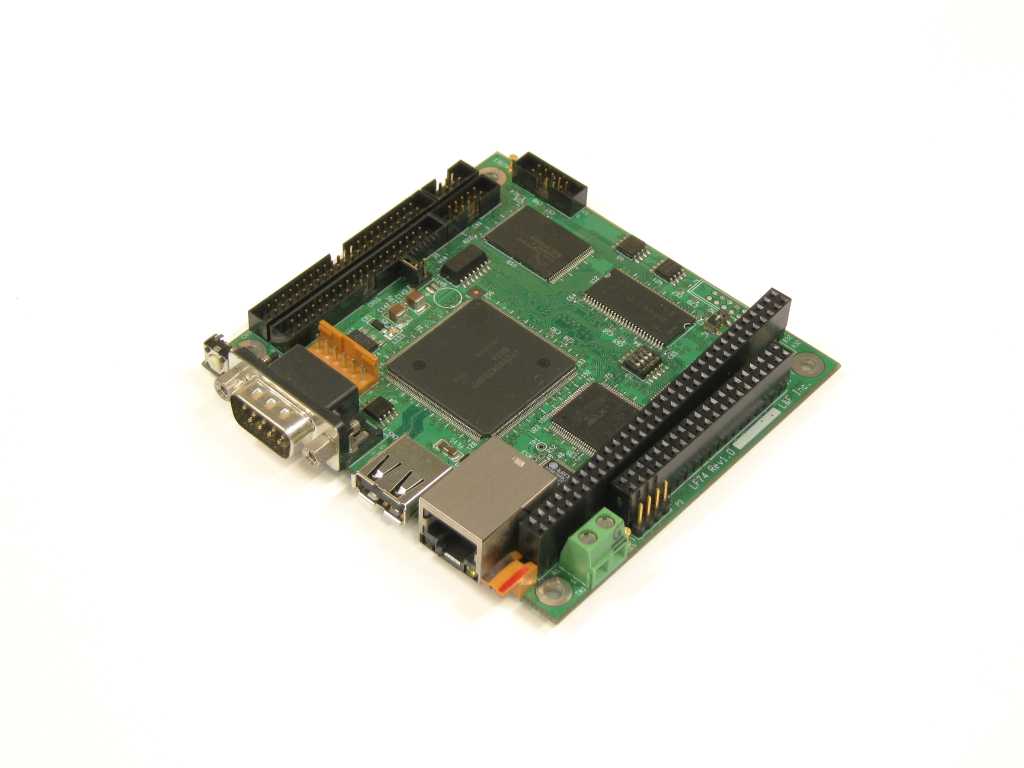

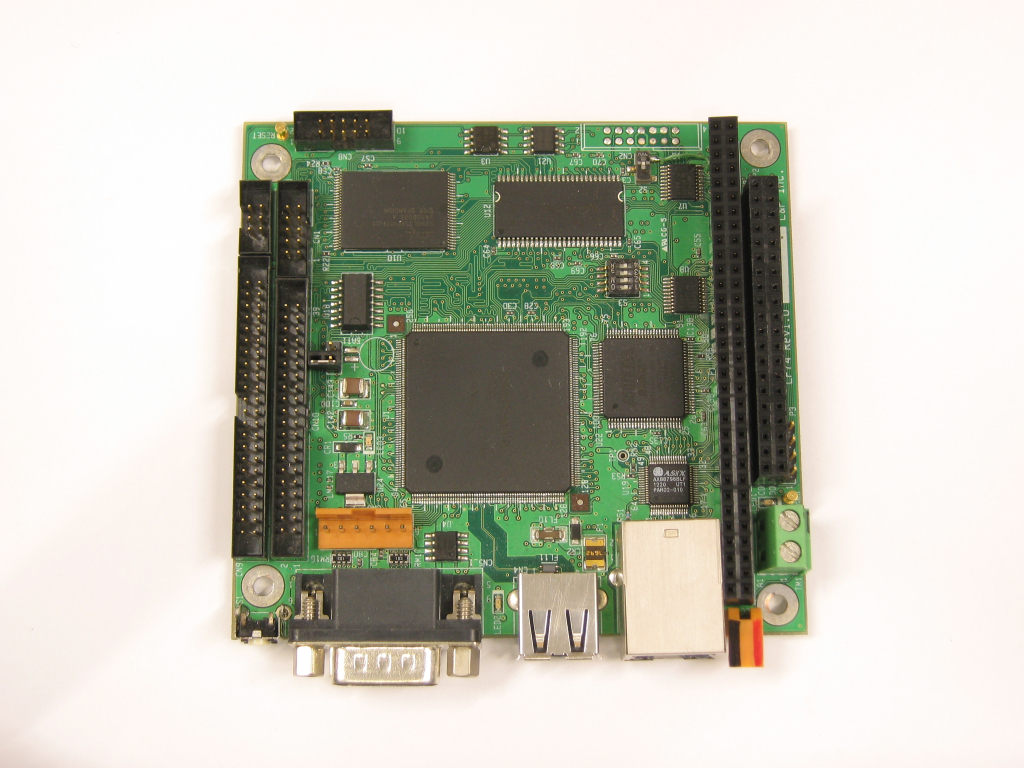

基板は、PC/104 BUS規格の小型(96mm×90mm)サイズで、市販されている様々なPC/104スレーブボードとカードゲージ無しで接続することができるため、幅広い用途のコンパクトサイズ機器を構成できます。
高精度RTCを搭載
バッテリでバックアップされた高精度なRTCを搭載しており、正確なタイムスケジューリングアプリケーションに使用できます。
デバッグインターフェースを搭載
CPUのデバッグ、CPLDのプログラム書込みポートを搭載しています。
