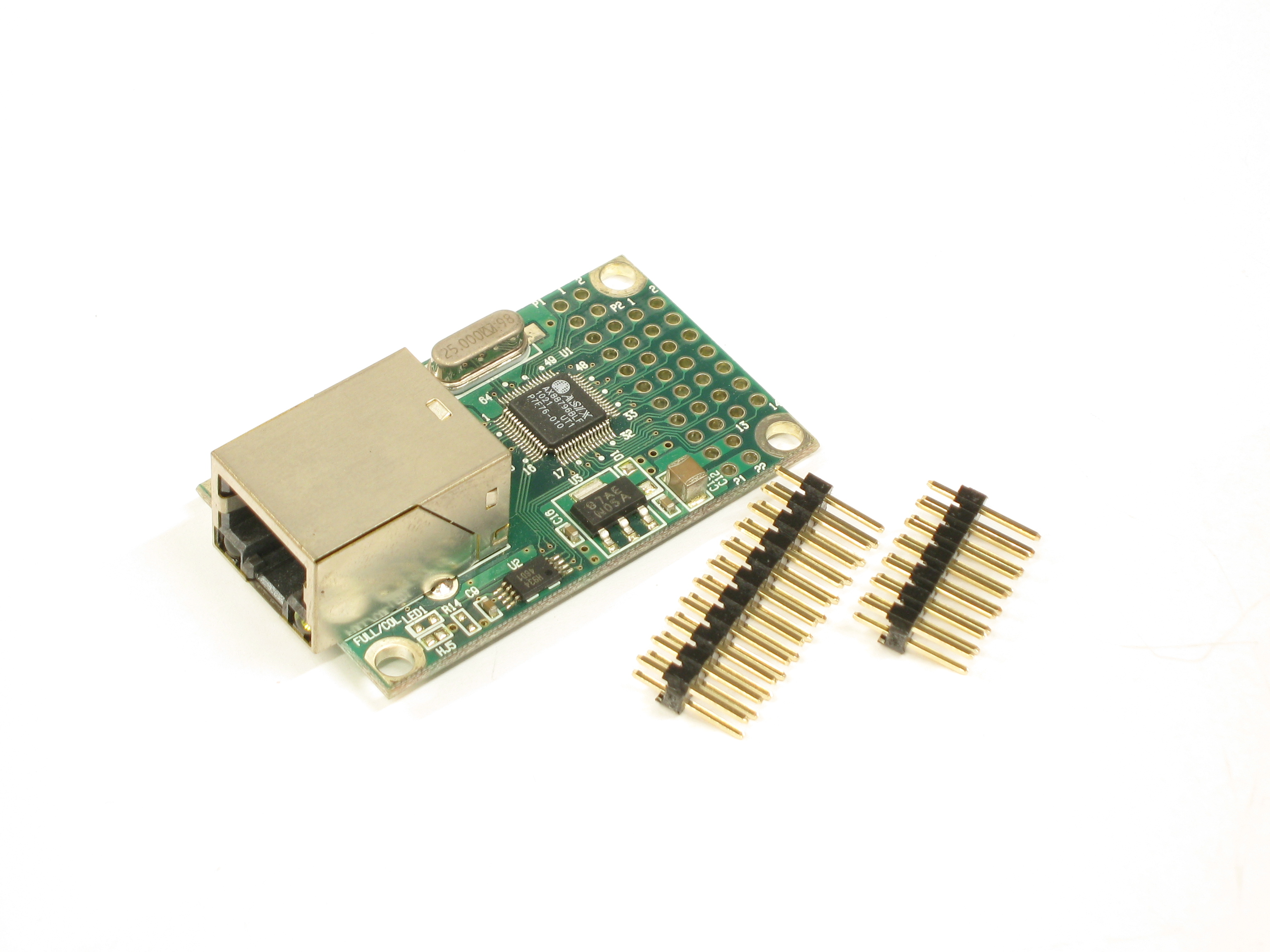

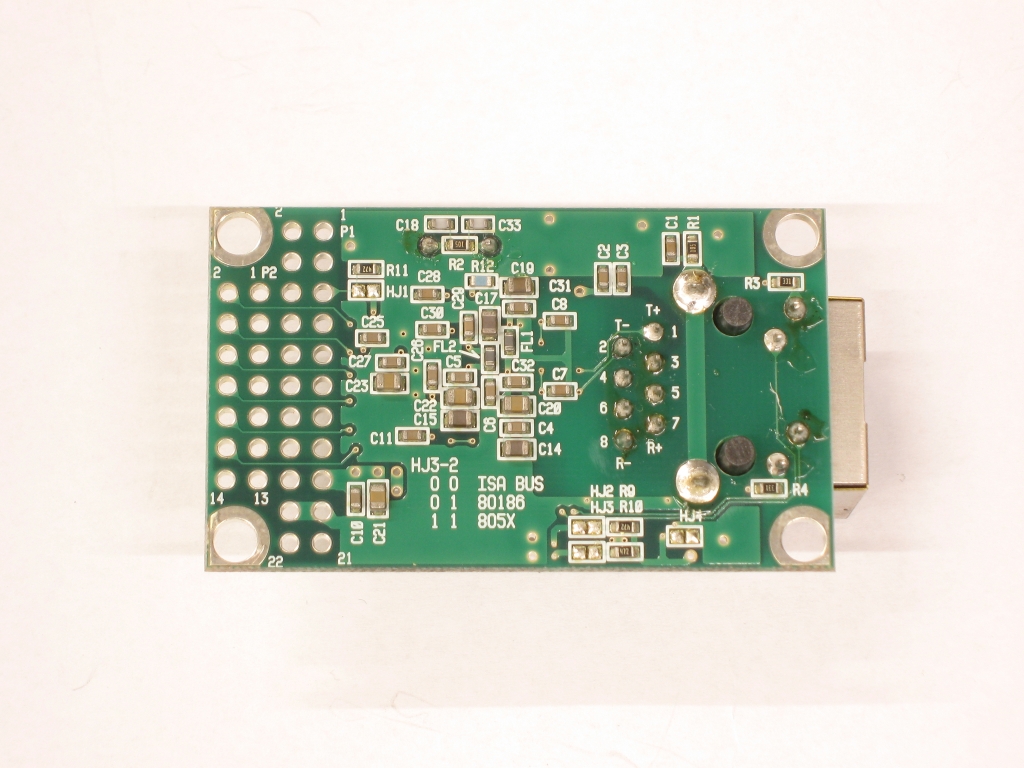

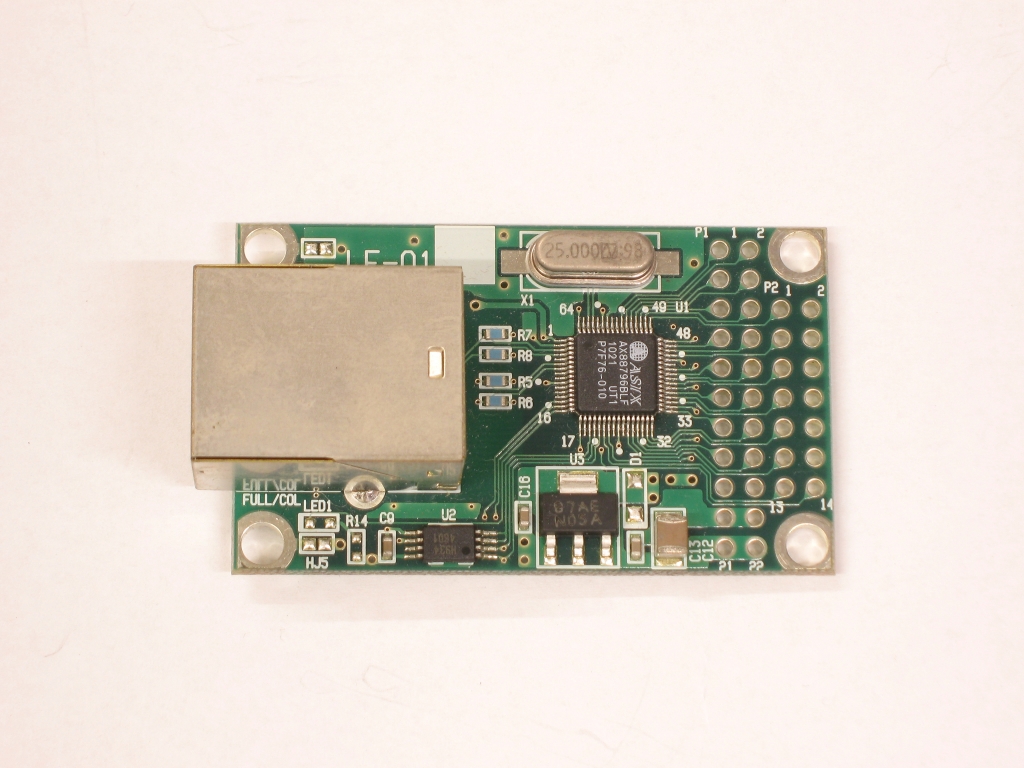

100Base-T ユニバーサルLANモジュールキット

LFA1K Asix社AX88796BLF+トランス内蔵RJ45コネクタ搭載

当製品は、10/100 BASE-TXインターフェースLANコントローラAX88796BLF+パルストランスを搭載した
小型ユニバーサル基板で、CPU基板等にコネクタを用意するだけでIEEE802.3準拠したLANインターフェースを増設できます。
また、MACアドレスは基板に実装されているEEPROMに書込み済みですので、お客様にてMACアドレスを取得する必要がありません。(MACアドレスはRJ-45コネクタにシールで貼付)

特長



仕様

項目 デバイス 詳細
電源電圧

(P1-17)3.3V±5%

(P1-21,22)5.0V±5%

消費電流

(P1-17)最大200mA

動作温度

0~+70℃ 注1)

注1)AX88796BLFカタログスペック値です。

保存温度

-20~+80℃

重量

約15g
