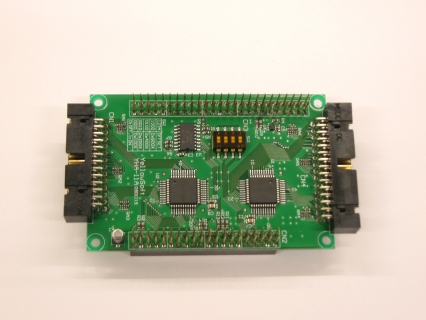

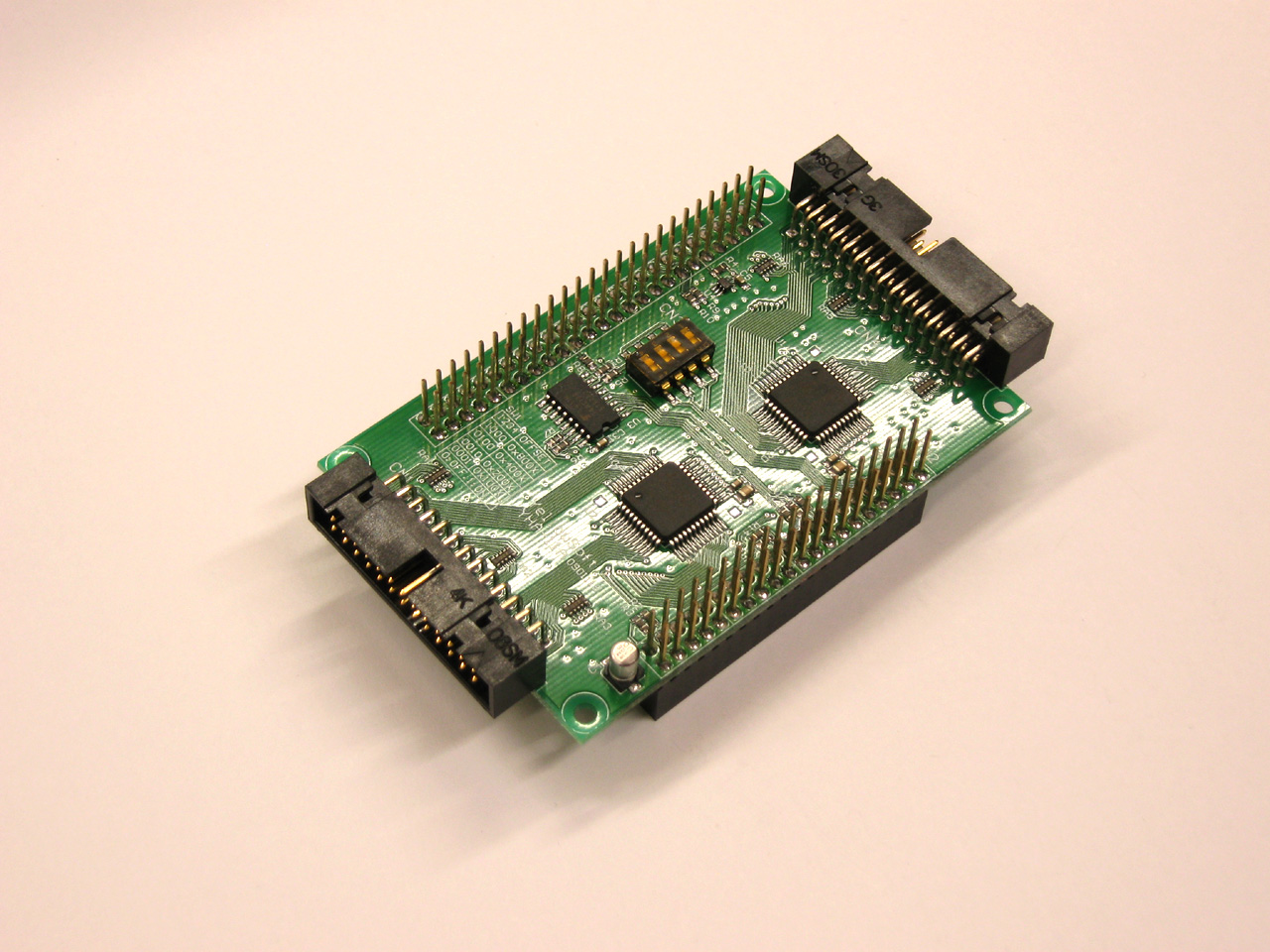

PPI(8255)相当品を２個を実装した、TTLレベル48ビットのI/Oボードです。

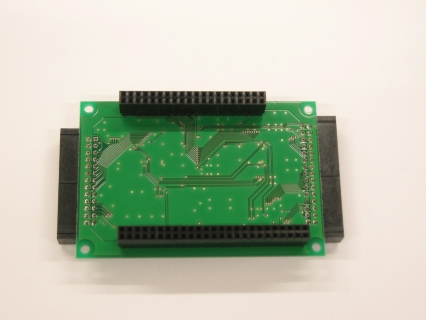

LFYBH83048/H83064/SH7084などCPUボードの上に、PC/104コネクタで重ねて使用します。
最大4枚まで重ねられ、重ねてもCPUの信号線はそのままI/Oの上にでています。
CPUと同じサイズでコンパクト、ローコストで試作から量産品までそのまま使用することができます。
ａ）CQ82C55を２個実装していますので１枚で48ビットのI／Oが制御できます。CPUボードにピンヘッダを半田付けし、その上に重ねて使用します。
ｂ）デイップスイッチでボードアドレスを設定できますので、おなじボードでもアドレスを分けて最大４枚（192ビット)まで重ねてI／O制御が可能です。
ｃ）CQ82C55はプログラマブルに8ビット（Ｃポートは４ビット）単位で入力、出力の設定ができます。
ｄ）ポートは全て22KΩでプルアップされています。
ｅ）入出力コネクタは30ピン、26ピンと差をつけ誤挿入のない構造です。
