ユニバーサルボード
LFYB小型用(YHA-12)

LFYBEX12 LFYBシリーズ専用の拡張ボード

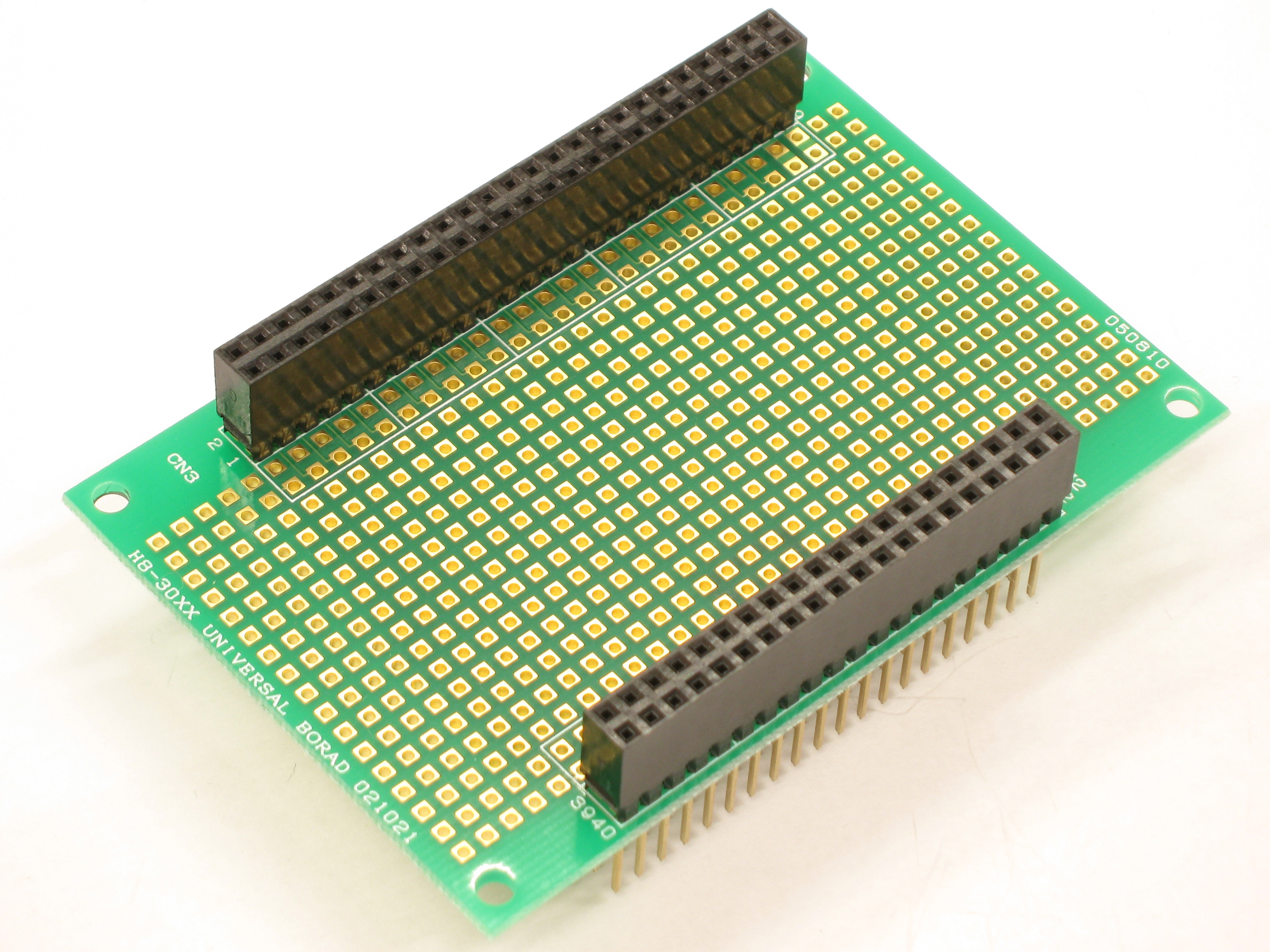

CPUボードの上に、PC/104用コネクタで重ねて使用するユニバーサルボードです。

複数枚の重ねが可能で、重ねてもCPUの信号線はそのままユニバーサルの上にでています。

LFYBシリーズ専用の拡張ボードで、ユニバーサルエリアに自作回路を作成できます。

対応ボードはLFYBH83048/H83064/SH7084など。


【ご注意】
 本基板は、廃業した旧イエローソフト社が試作・学習用途として開発・販売していた製品を、弊社がそのまま引き継ぎ継続生産をしている同一製品となります。
 元々RoHS等環境関連パラメータは用意されていなかった製品となり、弊社からもご提供は出来かねますので、予めご了承の上ご検討いただけますようお願いいたします。

特長

製品の特長

CPUボードの上に、PC/104用コネクタで重ねて使用するユニバーサルボードです。
複数枚の重ねが可能で、重ねてもCPUの信号線はそのままユニバーサルの上にでています。

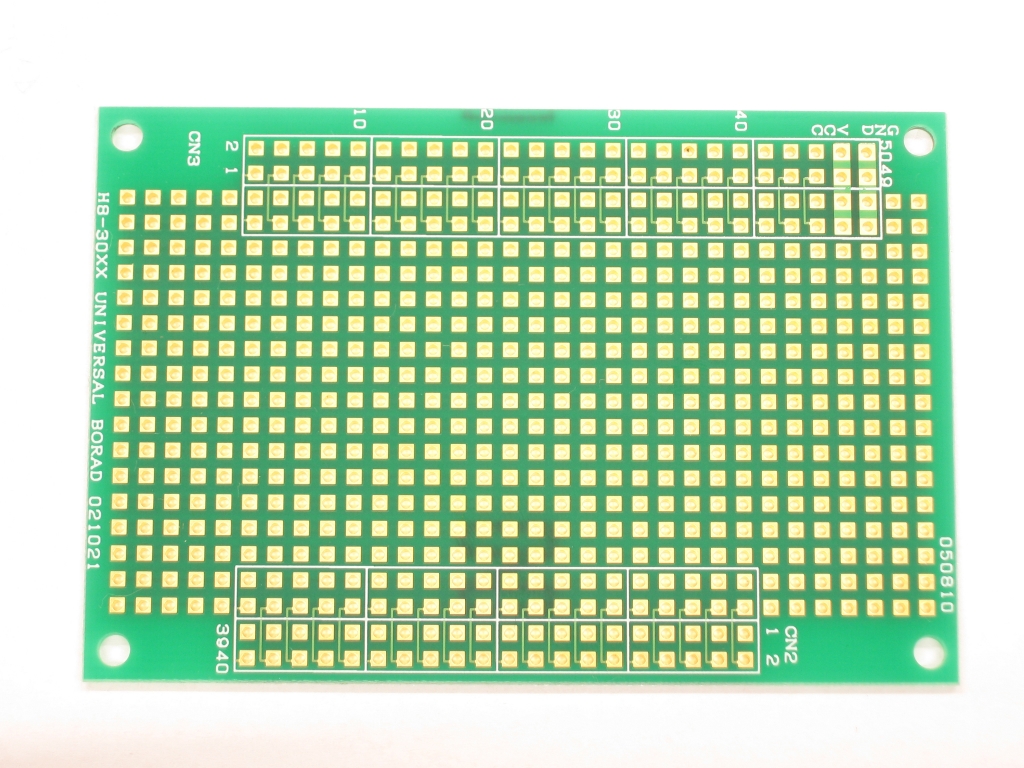

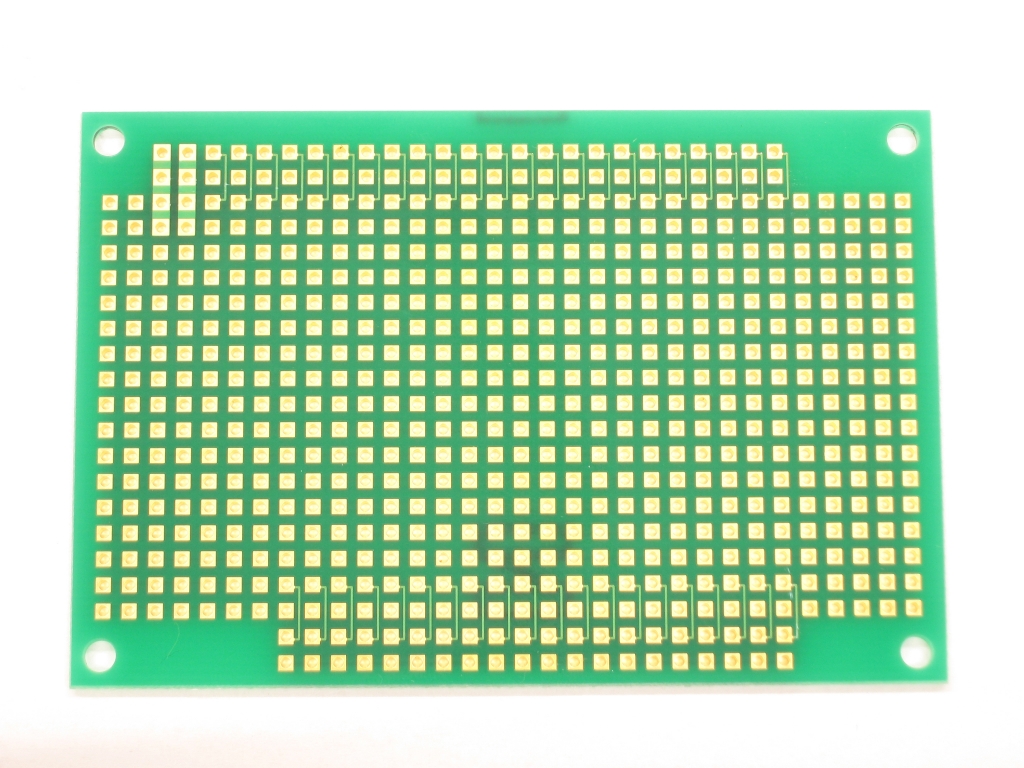

a)2.54mmピッチ両面スルーホール、穴径1mmのランドによりTTL IC(DIP 14ピン)で12個、20ピンで9個程度実装できます。各種2.54mmピッチコネクタも実装できます。

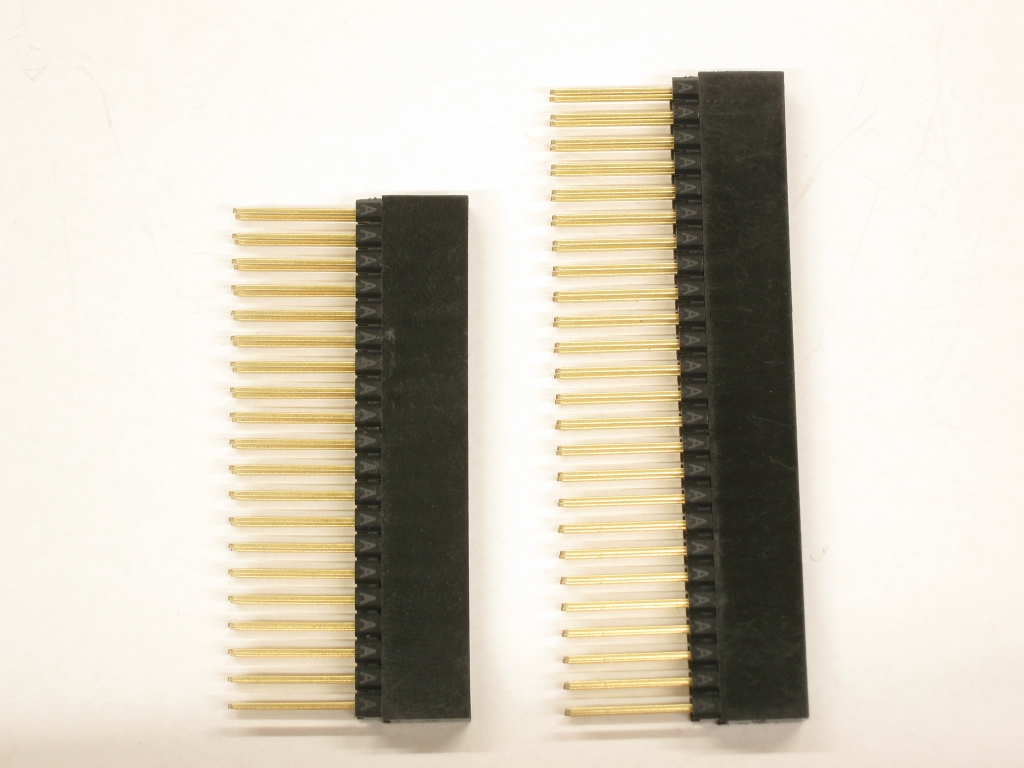

b)添付のPC104コネクタ 40ピン、50ピンによりCPUボードの上に複数枚重ねて使用できます。重ねてもどのボードにもCPUボードからの信号線がでます。

c)PC104用コネクタは後付けなので作業が容易です。

仕様

項目 デバイス 詳細

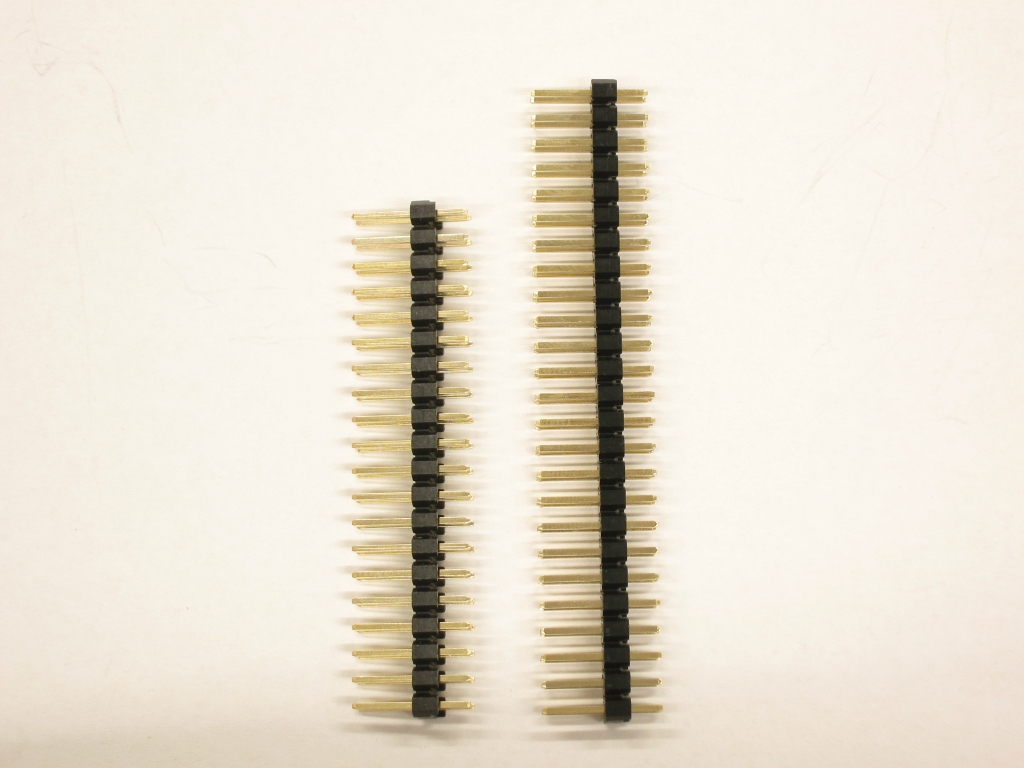

40ピン

ピンヘッダ 1個

50ピン

ピンヘッダ 1個

40ピン

PC104コネクタ 1個

50ピン

PC104コネクタ 1個

外形寸法

86×58mm (CPUボードと同じサイズ)

電源

電源はCPUボードと重ねることによりCPU側から供給されます。

お知らせ


ダウンロード

Q&A

LFYシリーズのボードは、イエローソフト社が販売していたボードと同じですか

はい、全く同じ製品となります。
弊社はイエローソフト社が自主廃業される時、ボード製品の譲渡を受けており、製造工場含め全て同じルートで製造致しております。

H8/SH CPUを搭載したボードは、何時まで入手可能ですか?

CPUメーカーであるルネサスエレクトロニクス次第ですので何時までとは明言できませんが、弊社ボードは部品の入手が可能な限り作り続けます。
確かに H8/SH CPUはメーカーが終息予定品としておりますが、すぐに入手できなくなる訳ではございません。
ただし古めのH8はすでに廃品となっている製品もございますので、なるべく新しい形式のCPUを選定頂く事をお勧め致します。
