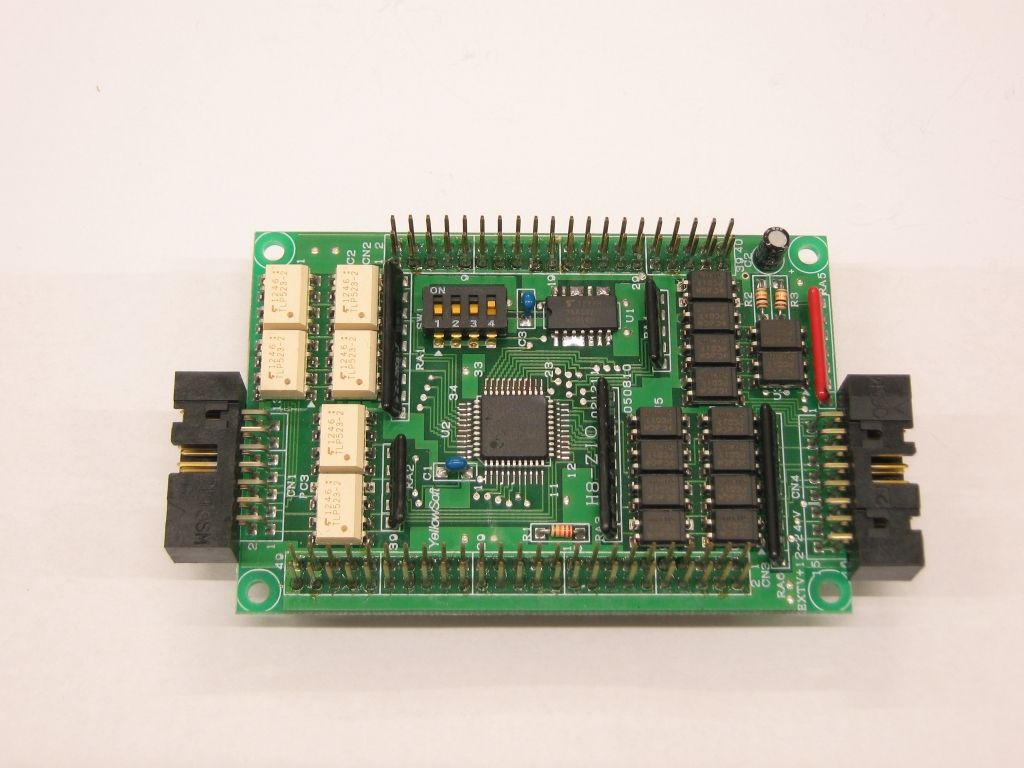

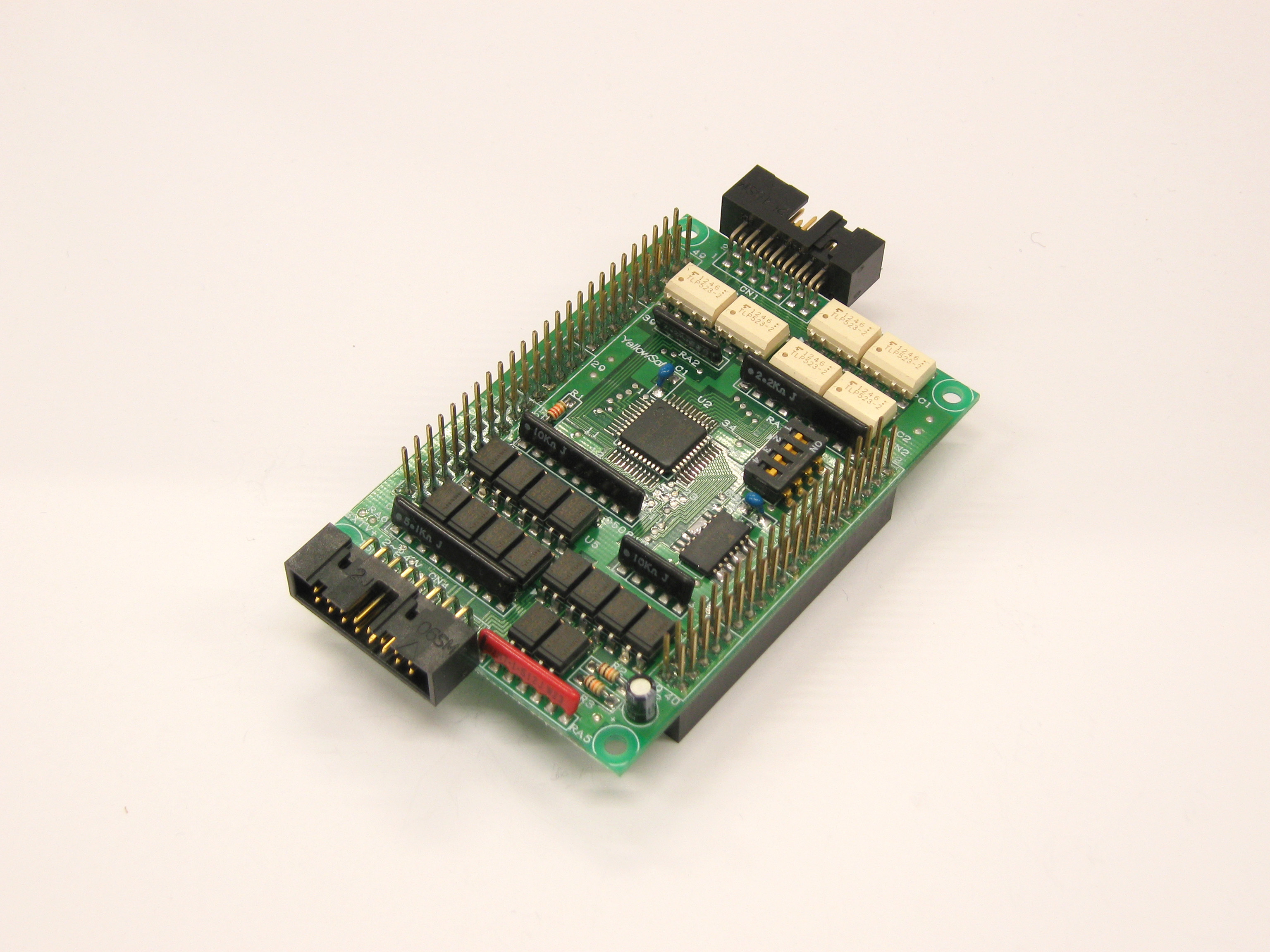

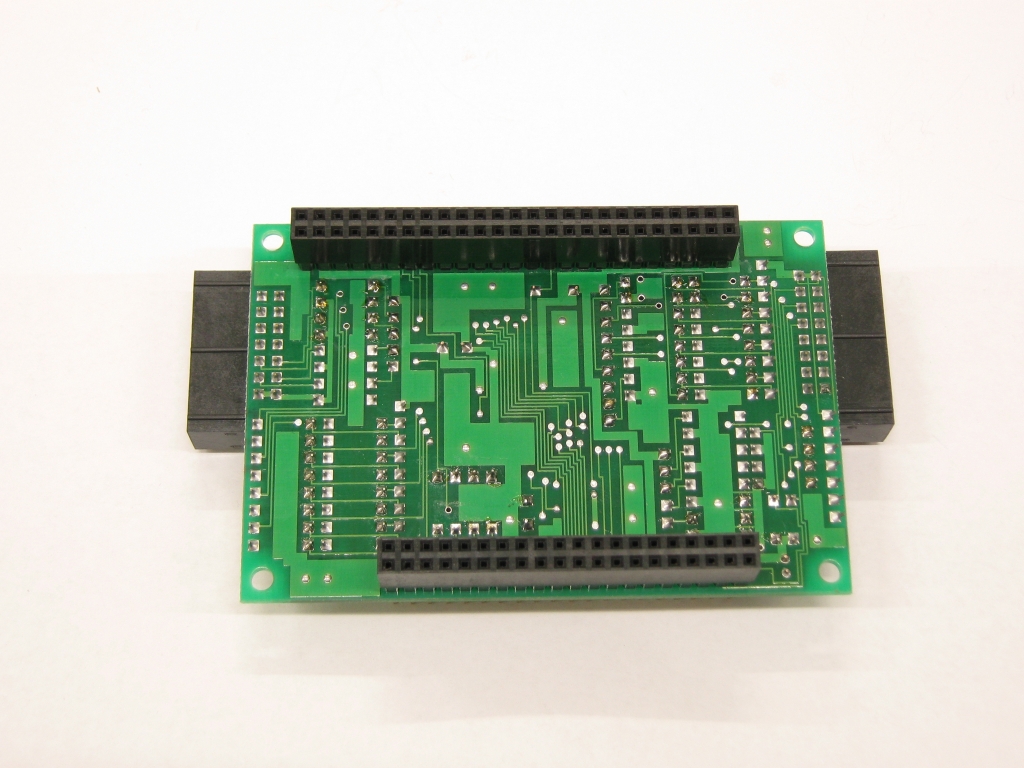

フォトカプラ入力14ビット、フォトカプラ出力12ビットを実装し、
CPUボードの上に、PC／104用コネクタで重ねて使用する絶縁DIOボードです。
最大4枚まで重ねられ、重ねてもCPUの信号線はそのままI／Oの上にでています。
ａ）INTERSIL CQ82C55（82C55 相当)を１個実装して汎用入力12ビット、汎用出力12ビットを制御します。CPUのポートに直接つながる入力ポートが２ビットあります。このポートは汎用、または割込み入力として使用可能です。１枚で合計26ビットのI／Oが制御できます。CPUボードにピンヘッダを半田付けし、その上に重ねて使用します。出力ホトカプラはダーリントンタイプです。
ｂ）デイップスイッチでボードアドレスを設定できますので、おなじボードでもアドレスを分けて最大４枚（96＋2ビット)まで重ねてI／O制御が可能です。
ｃ）入出力コネクタは16ピン、14ピンと差をつけ誤挿入のない構造です。
