56bit DIOボード
(YHA21)

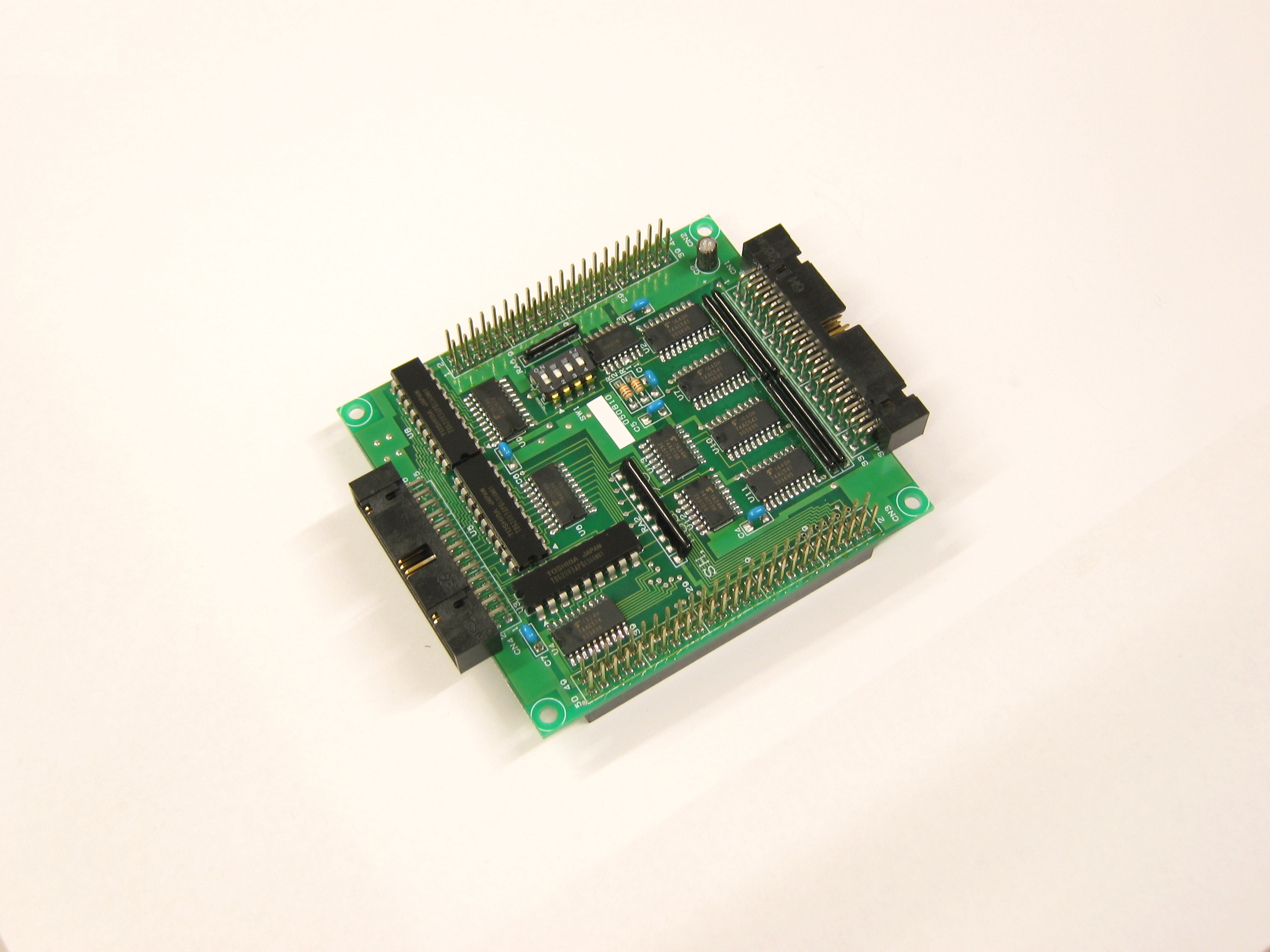

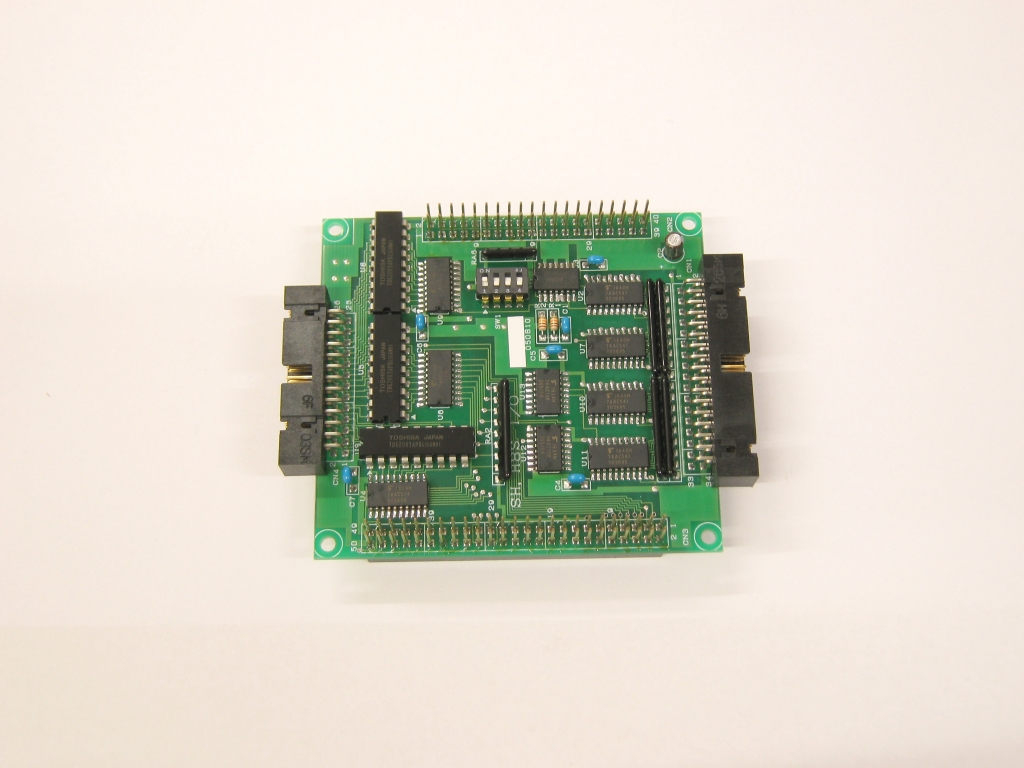

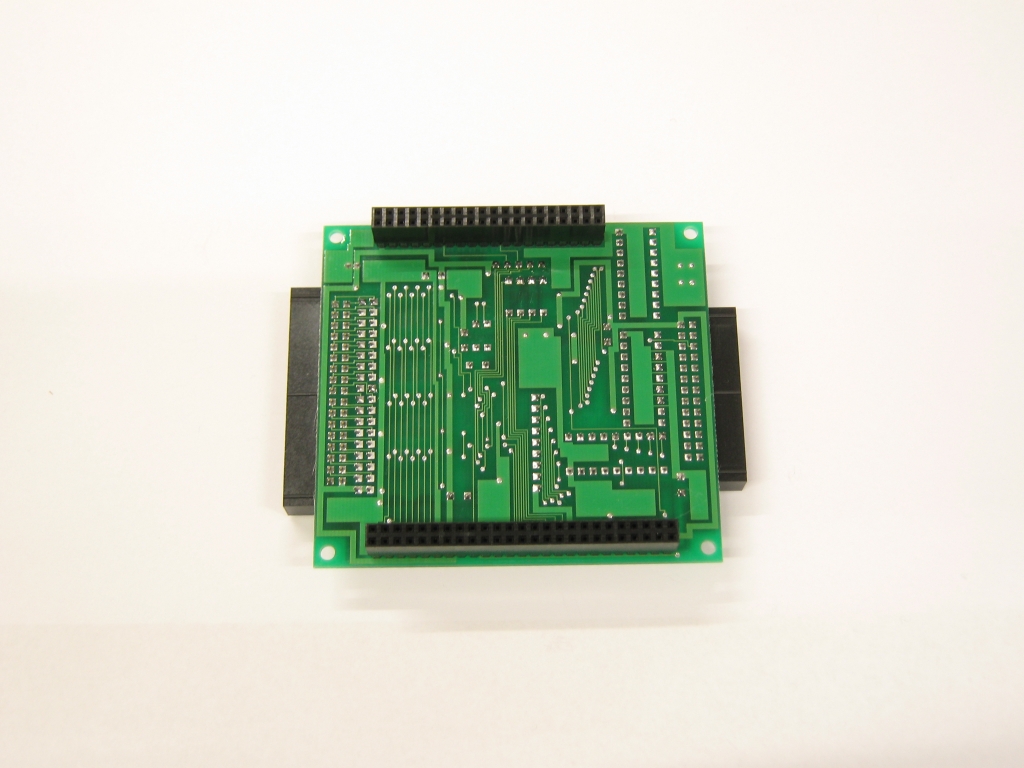

LFYBEX21 LFYBシリーズ専用の拡張ボード

LFYBシリーズ専用の拡張ボード

PPI(8255)を2個を実装し、TTLレベル48ビットのDIOを拡張できる

4枚までスタック接続可能

対応ボードはLFYBH82238/H82633/SH7044/SH7047など


【ご注意】
 本基板は、廃業した旧イエローソフト社が試作・学習用途として開発・販売していた製品を、弊社がそのまま引き継ぎ継続生産をしている同一製品となります。
 元々RoHS等環境関連パラメータは用意されていなかった製品となり、弊社からもご提供は出来かねますので、予めご了承の上ご検討いただけますようお願いいたします。

特長

製品の特長

入力32ビット TTLレベル、出力 24ビット オープンコレクタ 合計56ビットのI/Oボードです。8ビット単位でのアクセスです。

CPUボードの上に、PC/104用コネクタで重ねて使用します。

最大4枚まで重ねられ、重ねてもCPUの信号線はそのままI/Oの上にでています。

a)1枚で入力32ビット、出力24ビットのI/Oが制御できます。CPUボードにピンヘッダを半田付けし、その上に重ねて使用します。

b)デイップスイッチでボードアドレスを設定でき、おなじボードでもアドレスを分けて最大4枚(入力128ビット、出力96ビット)まで重ねてI/O制御が可能です。

c)入力ポートは全て22KΩでプルアップされています。

d)出力ポートは全てシングルトランジスタオープンコレクタです。東芝製TD62083APG
(最大耐圧50V、最大出力電流200mA、TD62593AP製造中止に伴いTD62083APGに変更)使用。

e)入力コネクタは34ピン、出力コネクタは26ピンと差をつけ誤挿入のない構造です。


仕様

項目 デバイス 詳細
外形寸法

79×87mm (CPUボードと同じサイズ)

電源

CPUボードと重ねることによりCPU側から供給されます。I/Oボードの消費電流は 100mA以内(無負荷時)。

3.3Vでの動作は保証できません。

I/Oコネクタ

ポートは全て基板上にて22KΩでプルアップ済み

CN1 32ビット入力ポート 2.54mmピッチ2列×17=34ピン


基板上コネクタ

ライトアングルタイプピンヘッダ HIF3FC-34PA-2.54DS


対応ソケット

HIF3BA-34D-2.54R(誤挿入防止ガイド付き)または
HIF3BA-34D-2.54R-CL (引き抜きタブ付き)など

いずれもヒロセ電機株式会社製
