H8S/2238 CPUボード
(YH2238)

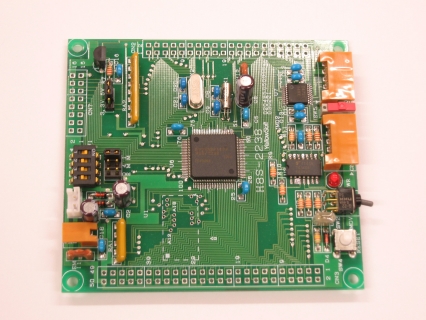

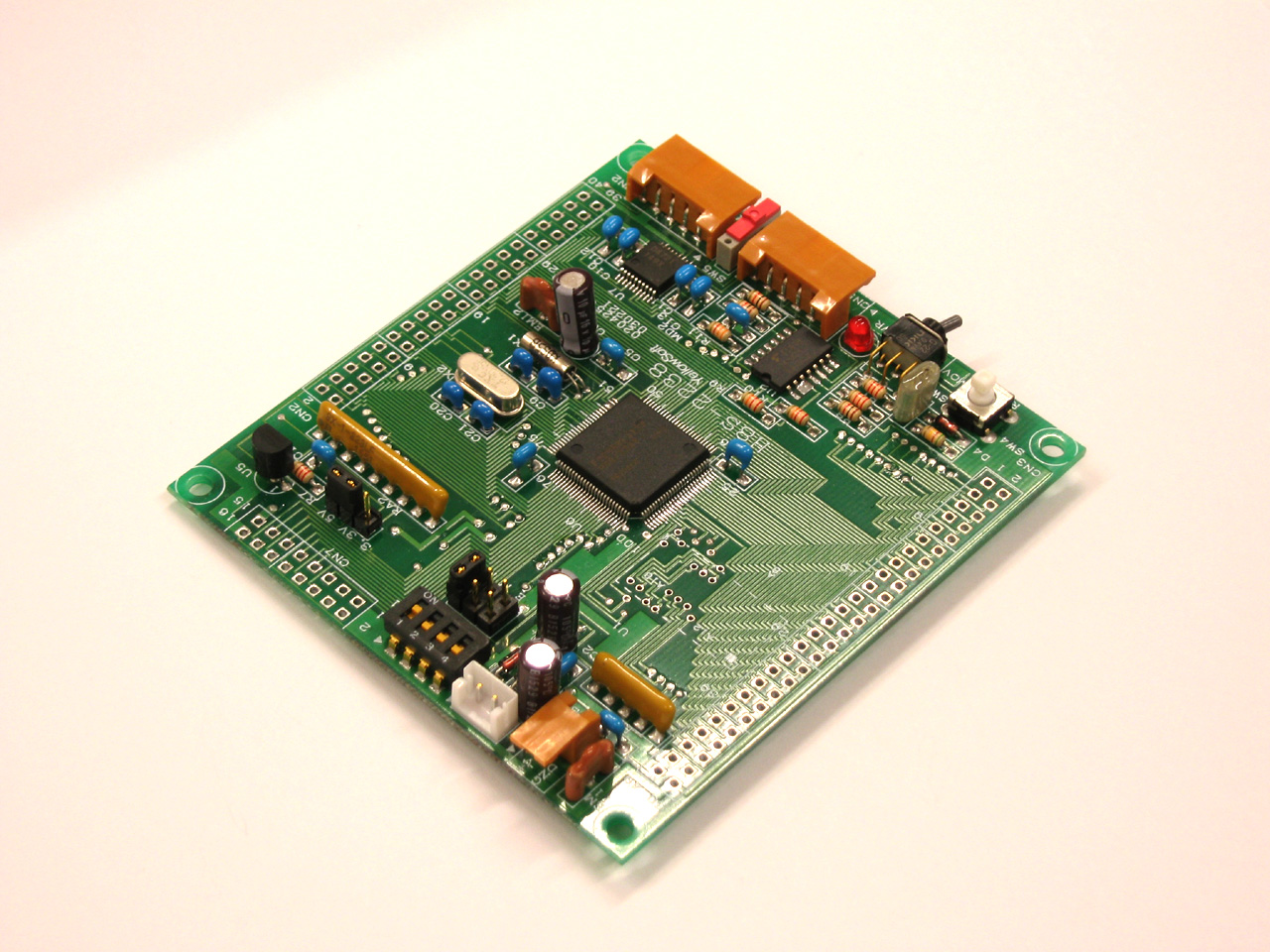

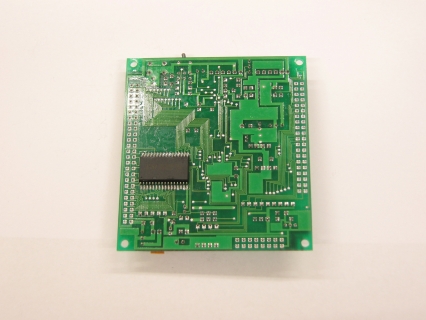

LFYBH82238 Renesas HD64F2238B 12.288MHz を搭載した、小型のCPUボード

Renesas HD64F2238B 12.288MHz を搭載した、小型のCPUボード
内蔵Flash 256KB、外部SRAM 128KB、豊富な内蔵ペリフェラル、5V単一動作
別売のDIO・絶縁・ユニバーサルボードが拡張可能
イエローソフト社の継続販売品で、旧型番は YH2238

H8S/2238は、サブクロック (32kHz発振回路)を内蔵した製品です。
CPU:H8/300およびH8/300H上位互換H8S/2000CPU
汎用レジスタ 16ビット×16本(8,16,32レジスタとしても使用可)
最大動作周波数:13.5MHz 加減算:74ns 乗除算:888ns
メモリ:5V単一リード、ライト可能 フラッシュROM 256Kバイト、RAM 16Kバイト内蔵
A/Dコンバータ:10ビット分解能×8、サンプル&ホールド付き
D/Aコンバータ:8ビット分解能×2
I/Oポート:入出力端子 72本、入力端子 10本
他、割込みコントローラ、バスコントローラ、データトランスファコントローラ、16ビットタイマ×
6、8ビットタイマ×4、ウオッチドッグタイマ×2、シリアルコミュニュケーションインターフェイ
ス×4、サブクロック発振器 内蔵


【ご注意】
 本基板は、廃業した旧イエローソフト社が試作・学習用途として開発・販売していた製品を、弊社がそのまま引き継ぎ継続生産をしている同一製品となります。
 元々RoHS等環境関連パラメータは用意されていなかった製品となり、弊社からもご提供は出来かねますので、予めご了承の上ご検討いただけますようお願いいたします。

特長

製品の特長

●ROM 256Kバイト
●クロック 12.288MHz
●RS232Cドライバ2CH
●外部RAM 128Kバイト
●RAMバッテリーバックアップ
●基板サイズ79mm×87mm
●ワンアクションブートモード切り替え


CPU

H8/300及びH8/300H上位互換H8S/2000CPU
汎用レジスタ 16ビット×16本(8,16,32レジスタとしても使用可)
最大動作周波数:13.5MHz 加減算:74ns、乗除算:888ns


メモリ

5V単一リード、ライト可能 フラッシュROM 256Kバイト ,RAM 16Kバイト内蔵


A/Dコンバータ

10ビット分解能×8、サンプル&ホールド付き


D/Aコンバータ

8ビット分解能×2


I/Oポート

入出力端子 72本、入力端子 10本


割込みコントローラ、バスコントローラ、データトランスファコントローラ、16ビットタイマ×6、8ビットタイマ×4、ウオッチドッグタイマ×2、シリアルコミュニュケーションインターフェイス×4、サブクロック発振器内蔵


仕様

項目 デバイス 詳細
CPU HD64F2238B

12.288MHz

サブクロック

32.768KHz搭載

ROM

内蔵フラッシュROM 256Kバイト
動作モードから書き込みモードへの移行は通電したままトグルスイッチの操作1回で可能。

RAM

内蔵RAM 16Kバイト
外部RAM128Kバイト(1Mビット)搭載、8ビットバス
バックアップのための外部電源端子付き。
外部RAMディスイネーブル機能付き(シングルチップ動作時バスライン切離し)

RS-232Cポート

(レベルインターフェィスIC付き) 2ch
SCI0,2使用。シリアルリモートデバッカ使用時も他のRS-232C 1chをユーザー使用可能。

A/D

10ビット分解能8ch 内蔵A/D用電源、リファレンスにオンボードノイズフィルタ搭載。

電源

5V 100mA以上 が必要。オンボード電源ノイズフィルタ搭載。

基板サイズ

79×87×12mm(高さ)

お知らせ


ダウンロード

Q&A

LFYシリーズのボードは、イエローソフト社が販売していたボードと同じですか

はい、全く同じ製品となります。
弊社はイエローソフト社が自主廃業される時、ボード製品の譲渡を受けており、製造工場含め全て同じルートで製造致しております。

H8/SH CPUを搭載したボードは、何時まで入手可能ですか?

CPUメーカーであるルネサスエレクトロニクス次第ですので何時までとは明言できませんが、弊社ボードは部品の入手が可能な限り作り続けます。
確かに H8/SH CPUはメーカーが終息予定品としておりますが、すぐに入手できなくなる訳ではございません。
ただし古めのH8はすでに廃品となっている製品もございますので、なるべく新しい形式のCPUを選定頂く事をお勧め致します。
