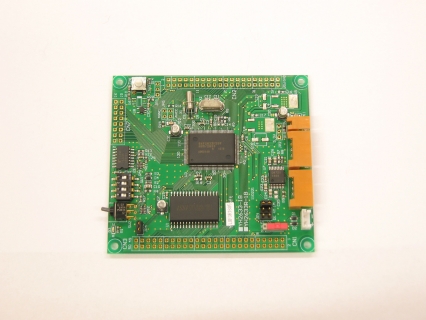

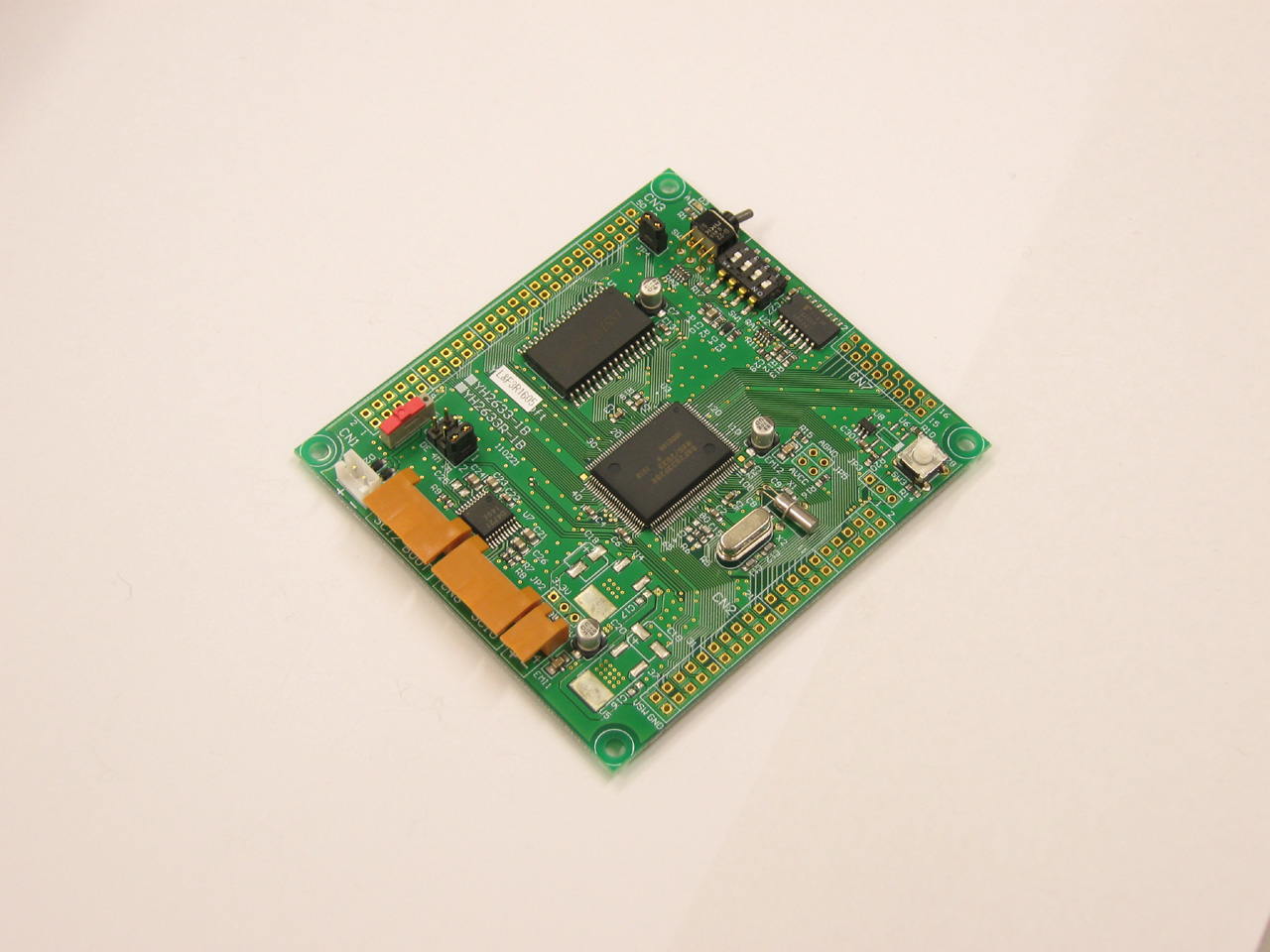

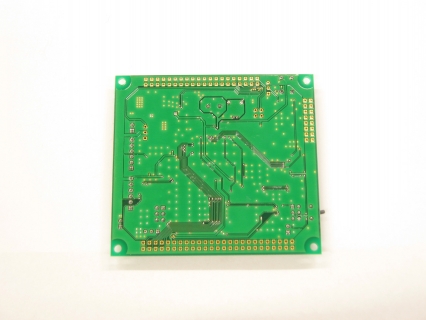

H8S/2633R CPUボード
(YH2633R)

LFYBH82633R　Renesas HD64F2633R 24.576MHz を搭載した、小型のCPUボード

Renesas HD64F2633R 24.576MHz を搭載した、小型のCPUボード
内蔵Flash 256KB、外部SRAM 128KB、豊富な内蔵ペリフェラル、5V単一動作
別売のDIO・絶縁・ユニバーサルボードが拡張可能
イエローソフト社の継続販売品で、旧型番は YH2633R

H8S/2633はサブクロック(32kHz発振回路)を内蔵した16bitx16bitの乗算器搭載マイコンです。
標準周辺機能に加えてシリアル5ch(I2Cバス2ch)、
DMAコントローラ2ch、クロック逓倍用PLL、強力なタイマを内蔵しています。


【ご注意】
　本基板は、廃業した旧イエローソフト社が試作・学習用途として開発・販売していた製品を、弊社がそのまま引き継ぎ継続生産をしている同一製品となります。
　元々RoHS等環境関連パラメータは用意されていなかった製品となり、弊社からもご提供は出来かねますので、予めご了承の上ご検討いただけますようお願いいたします。

前へ 次へ
前の18枚 次の18枚

特長

製品の特長

●ROM 256Kバイト
●クロック 24.576MHz
●RS232Cドライバ2CH
●外部RAM 128Kバイト
●RAMバッテリーバックアップ
●基板サイズ79mm×87mm
●ワンアクションブートモード切り替え


CPU

H8／300およびH8／300H上位互換H8S／2000CPU
汎用レジスタ 16ビット×16本（8,16,32レジスタとしても使用可）
最大動作周波数：25MHz、 加減算：40ns、乗算、積和演算：160ns


メモリ

フラッシュROM 256Kバイト 、RAM 16Kバイト内蔵


Ａ／Ｄコンバータ

10ビット分解能×16、サンプル＆ホールド付き


Ｄ／Ａコンバータ

8ビット分解能×4


Ｉ／Ｏポート

入出力端子 73本、入力端子 16本


他

割込みコントローラ、バスコントローラ、DMAコントローラ、データトランスファ
コントローラ、16ビットタイマ×6、プログラマブルパルスジェネレータ、８ビットタイマ×４、ウオッチドッグタイマ×２、14ビットPWMタイマ×４、シリアルコミュニュケーションインターフェイス×５、サブクロック発振器内蔵




仕様

項目 デバイス 詳細
ＣＰＵ ＨＤ６４Ｆ２６３３Ｒ

24.576MHz
サブクロック

32.768KHz
ＲＯＭ

内蔵フラッシュROM 256Kバイト

動作モードから書き込みモードへの移行は通電したままトグルスイッチの操作１回で可能。
ＲＡＭ ＩＳ６２Ｃ１０２４ＡＬ－３５ＱＬＩ

内蔵RAM 16K バイト

外部RAM128K バイト搭載
８ビットバスバックアップのための外部電源端子付き。
外部ＲＡＭディスイネーブル機能付き。（シングルチップ動作時バスライン切離し）
ＲＳ２３２Ｃポート (レベルインターフェィスＩＣ付き） 2ch
SCI０，２使用。

シリアルリモートデバッカ使用時も他のRS－232C 1chをユーザー使用可能。
Ａ／Ｄ

10ビット分解能16ch

内蔵Ａ／Ｄ用電源、リファレンスにオンボードノイズフィルタ搭載。
電源

5V±5% 100mA以上が必要。
オンボード電源ノイズフィルタ搭載。
Ｉ／Ｏ

ポートなどのＨレベル電圧を3.3V（VSW）または5Vに選択できます。
基板サイズ

79×87×12mm（高さ）
