H8/3048 CPUボード
3V動作(YH3048L)

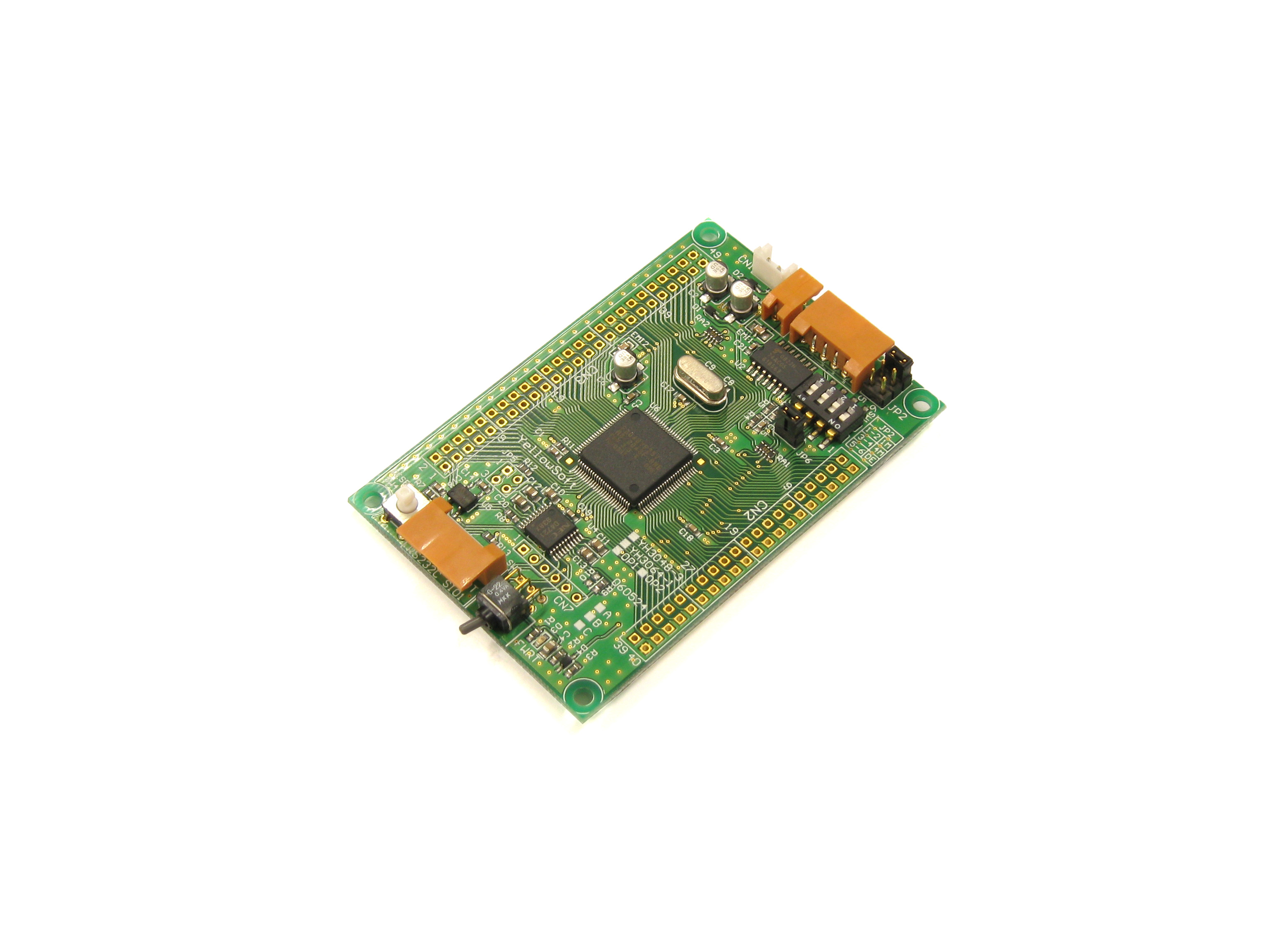

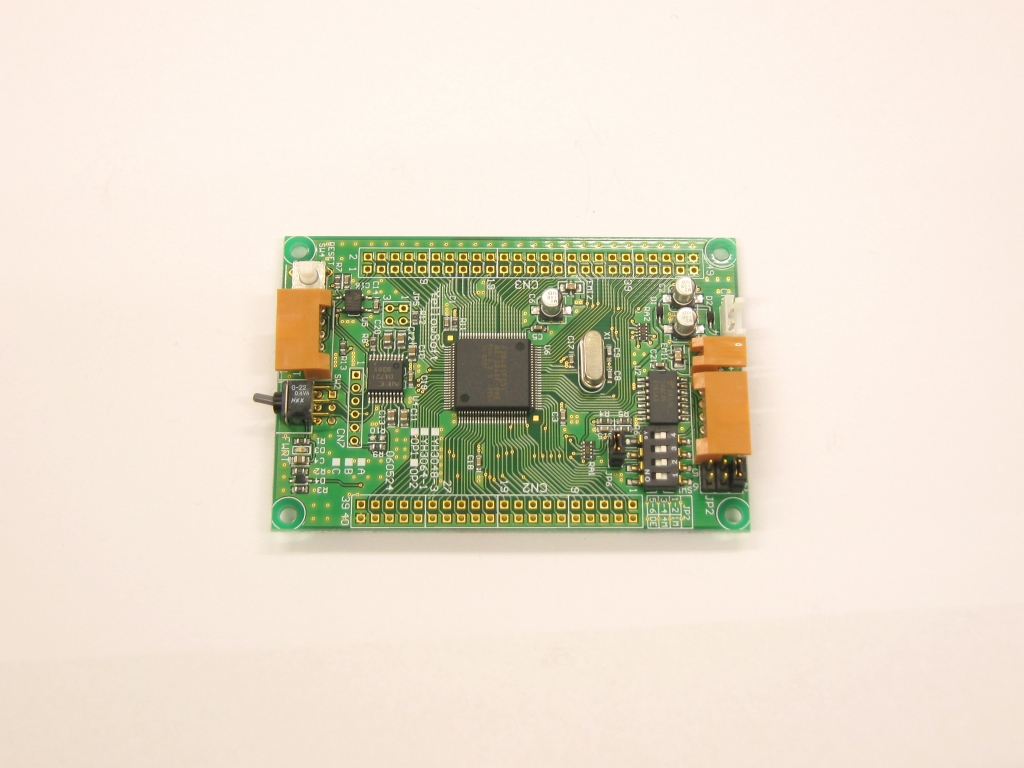

LFYBH83048L　Renesas HD64F3048BVF 24.576MHz を搭載した、小型のCPUボード

Renesas HD64F3048BVF 24.576MHz を搭載した、小型のCPUボード

内蔵Flash 128KB、外部SRAM 128KB、豊富な内蔵ペリフェラル、3V仕様

別売のDIO・絶縁・ユニバーサルボードが拡張可能

イエローソフト社の継続販売品で、旧型番は YH3048L


本製品はLFYBH83048(YH3048)の＋3.3V仕様です。

＋3.3V仕様に伴いリセットICの検出電圧が2.9Vに変更され、SRAMが＋3.3V仕様などに変更されています。


【ご注意】
　本基板は、廃業した旧イエローソフト社が試作・学習用途として開発・販売していた製品を、弊社がそのまま引き継ぎ継続生産をしている同一製品となります。
　元々RoHS等環境関連パラメータは用意されていなかった製品となり、弊社からもご提供は出来かねますので、予めご了承の上ご検討いただけますようお願いいたします。

前へ 次へ
前の18枚 次の18枚

特長

製品の特長

●ROM 256Kバイト(H8/3064)
●ROM 128Kバイト(H8/3048-ONE)
●クロック 24.576MHz
●RS232Cドライバ2CH
●外部RAM 128Kバイト
●RAMバッテリーバックアップ
●基板サイズ86mm×58mm

●ワンアクションブートモード切り替え


CPU

汎用レジスタ 16ビット×16本（8,16,32レジスタとしても使用可）
高速動作 最大動作周波数：25MHz 加減算：80ns、乗除算：560ns


メモリ 3.3V単一リード、ライト可能 フラッシュROM 128Kバイト ，RAM 4Kバイト内蔵


A／Dコンバータ

10ビット分解能×８、サンプル＆ホールド付き


D／Aコンバータ

８ビット分解能×２


I／Oポート

入出力端子 70本、入力端子 8本


他

割込みコントローラ、バスコントローラ、DMAコントローラ、16ビットタイマ×５、プログラマブルタイミングパターンコントローラ、ウオッチドッグタイマ×１、シリアルコミュニュケーションインターフェイス×２内蔵


仕様

項目 デバイス 詳細
ＣＰＵ ＨＤ６４Ｆ３０４８ＢＶＦ

24.576MHz、3V仕様
ＲＯＭ

内蔵フラッシュROM 128Kバイト 動作モードから書き込みモードへの移行は通電したままトグルスイッチの操作１回で可能。
ＲＡＭ

内蔵RAM 4Kバイト 外部RAM128Kバイト アクセスタイム70n 秒、８ビットバス バックアップのための外部電源端子付き。外部RAMディスイネーブル機能付き（シングルチップ動作時バスライン切離し）
ＲＳ－２３２Ｃポート

レベルインターフェィスIC付き 2ch SCI0，１使用。シリアルリモートデバッカ使用時も他のRS－232C 1chをユーザー使用可能。
Ａ／Ｄ

内蔵A／D用電源、リファレンスにオンボードノイズフィルタ搭載。
電源

3.3V 100mA以上 が必要。オンボード電源ノイズフィルタ搭載。
基板サイズ

86×58×12mm

お知らせ


ダウンロード

Q＆A

LFYシリーズのボードは、イエローソフト社が販売していたボードと同じですか

はい、全く同じ製品となります。
弊社はイエローソフト社が自主廃業される時、ボード製品の譲渡を受けており、製造工場含め全て同じルートで製造致しております。

H8/SH CPUを搭載したボードは、何時まで入手可能ですか？

CPUメーカーであるルネサスエレクトロニクス次第ですので何時までとは明言できませんが、弊社ボードは部品の入手が可能な限り作り続けます。
確かに H8/SH CPUはメーカーが終息予定品としておりますが、すぐに入手できなくなる訳ではございません。
ただし古めのH8はすでに廃品となっている製品もございますので、なるべく新しい形式のCPUを選定頂く事をお勧め致します。
