H8/3048 CPUボード
(YH48) RAM無

LFYBH83048N

【N1】

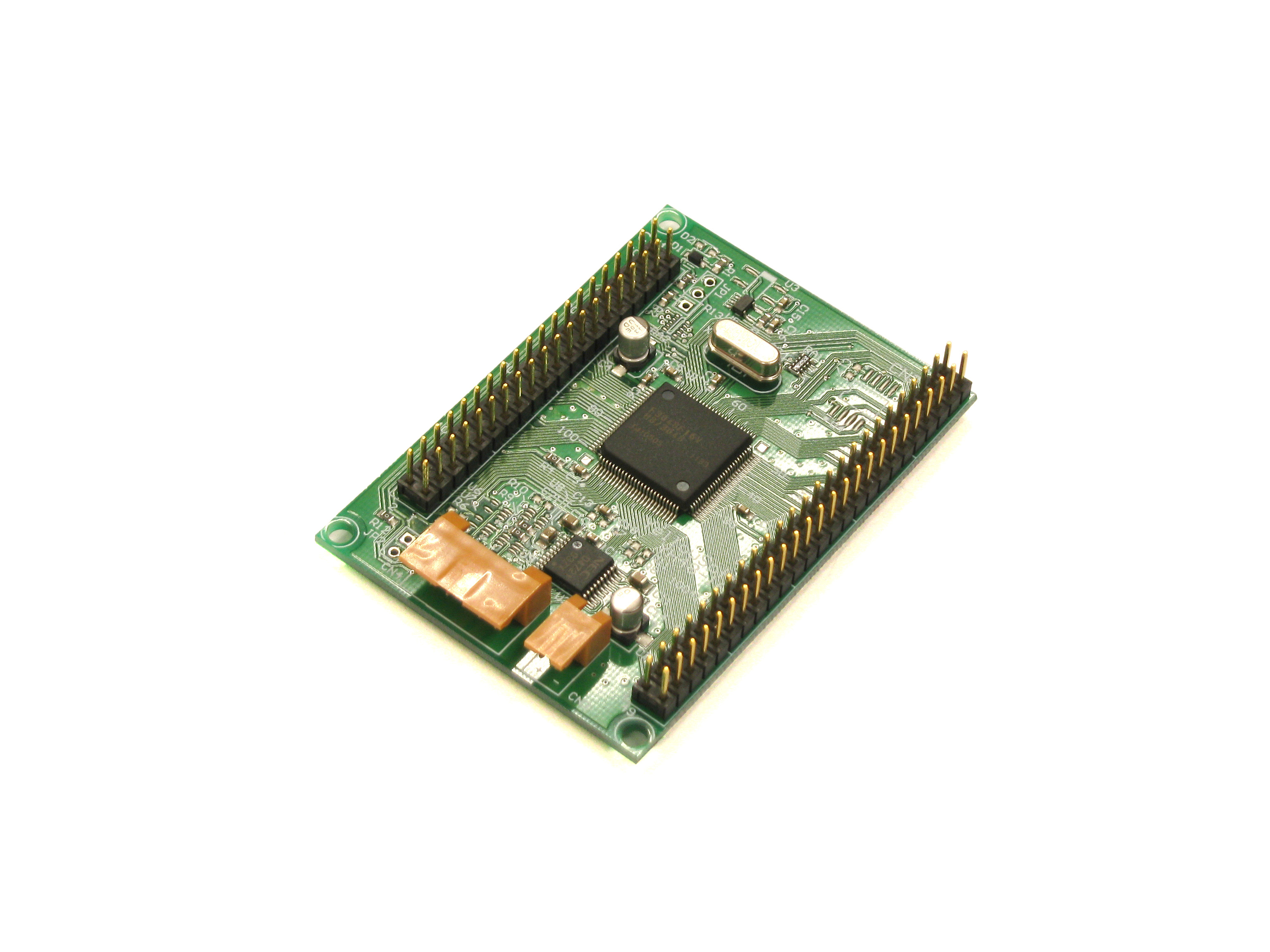

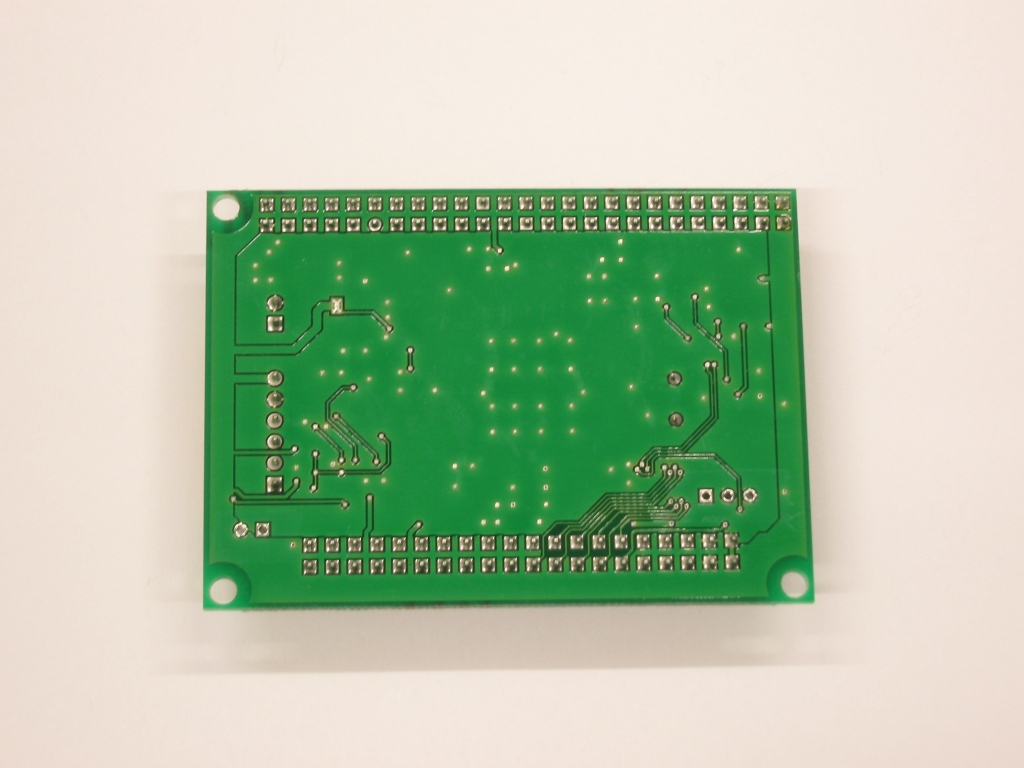

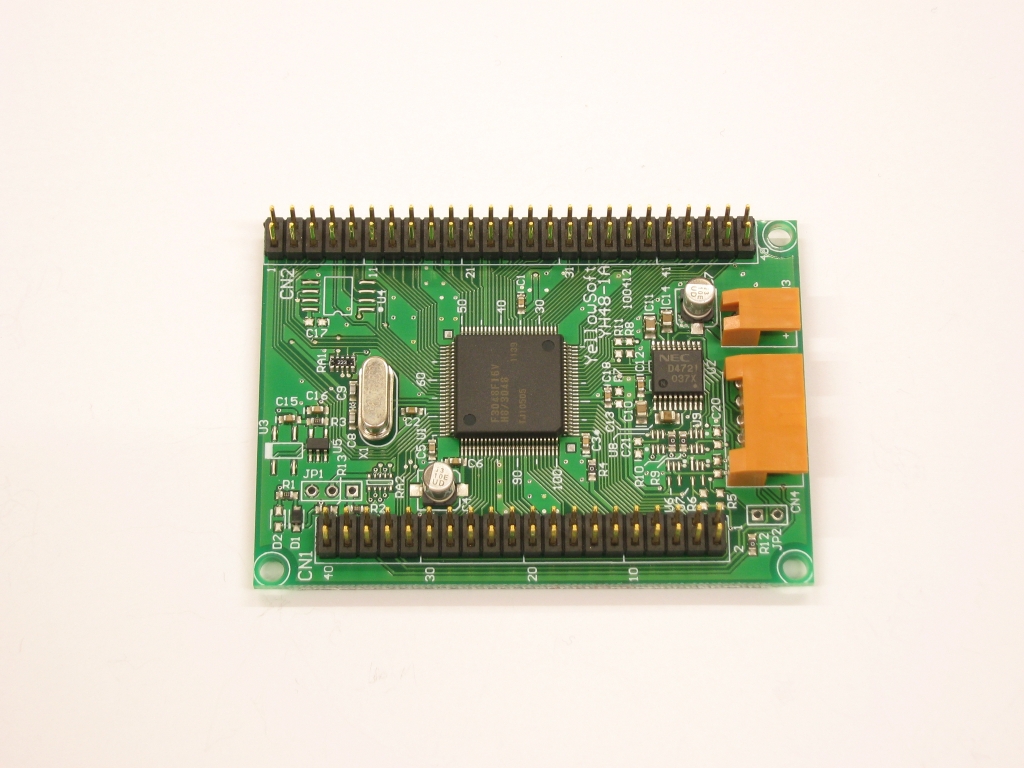

Renesas HD64F3048F16V 16MHz を搭載した、小型のCPUボード
内蔵Flash 128KB、外部SRAM 無し、豊富な内蔵ペリフェラル、5V単一動作
イエローソフト社の継続販売品で、旧型番は YH48-1
※フラッシュ書き換え YH48-2 が必要

【N3】
Renesas HD64F3048BF25V 16MHz を搭載した、小型のCPUボード
内蔵Flash 128KB、外部SRAM 無し、豊富な内蔵ペリフェラル、5V単一動作
イエローソフト社の継続販売品で、旧型番は YH48-3


【ご注意】
 本基板は、廃業した旧イエローソフト社が試作・学習用途として開発・販売していた製品を、弊社がそのまま引き継ぎ継続生産をしている同一製品となります。
 元々RoHS等環境関連パラメータは用意されていなかった製品となり、弊社からもご提供は出来かねますので、予めご了承の上ご検討いただけますようお願いいたします。

特長

製品の特長

FLASH ROM 128Kバイト(書き換え回数 最大 100 回 ) , RAM 4Kバイト内蔵
加減算 125nsec 乗除算 875nsec
DMAC,SCI 2ch,10bit 8ch A/D(変換速度 min 8.4usec/16MHz)
8bit 2ch D/A,5ch 16bit タイマー(最大5 相PWM 出力)
WDT,I/O,TPC など内蔵

仕様

項目 デバイス 詳細
CPU HD64F3048

・HD64F3048F16V(YH48-1) 16MHz
・HD64F3048BF25V(YH48-3) 16MHz

(内部32bit/外部16bit バス)
単独ではモード7 固定
(シングルチップアドバンストモード、内蔵FLASH ROM動作モード)
(外部より変更可能、デバックボード接続時はモード1-7まで選択可能)

ROM

00000H - 1FFFFH

RAM

FEF10H - FFF0FH

RS232Cポート ドライバーIC付き

シリアルリモートデバッカーを使用時も他のRS-232C 1ch がユーザー使用可能

電源

5V±5% 150mA 以上 が必要(デバックボード 使用時 300mA 以上必要)

基板サイズ

70×50mm

お知らせ


ダウンロード

Q&A

LFYシリーズのボードは、イエローソフト社が販売していたボードと同じですか

はい、全く同じ製品となります。
弊社はイエローソフト社が自主廃業される時、ボード製品の譲渡を受けており、製造工場含め全て同じルートで製造致しております。

H8/SH CPUを搭載したボードは、何時まで入手可能ですか?

CPUメーカーであるルネサスエレクトロニクス次第ですので何時までとは明言できませんが、弊社ボードは部品の入手が可能な限り作り続けます。
確かに H8/SH CPUはメーカーが終息予定品としておりますが、すぐに入手できなくなる訳ではございません。
ただし古めのH8はすでに廃品となっている製品もございますので、なるべく新しい形式のCPUを選定頂く事をお勧め致します。
