H8/3052 CPUボード
(YH3052)

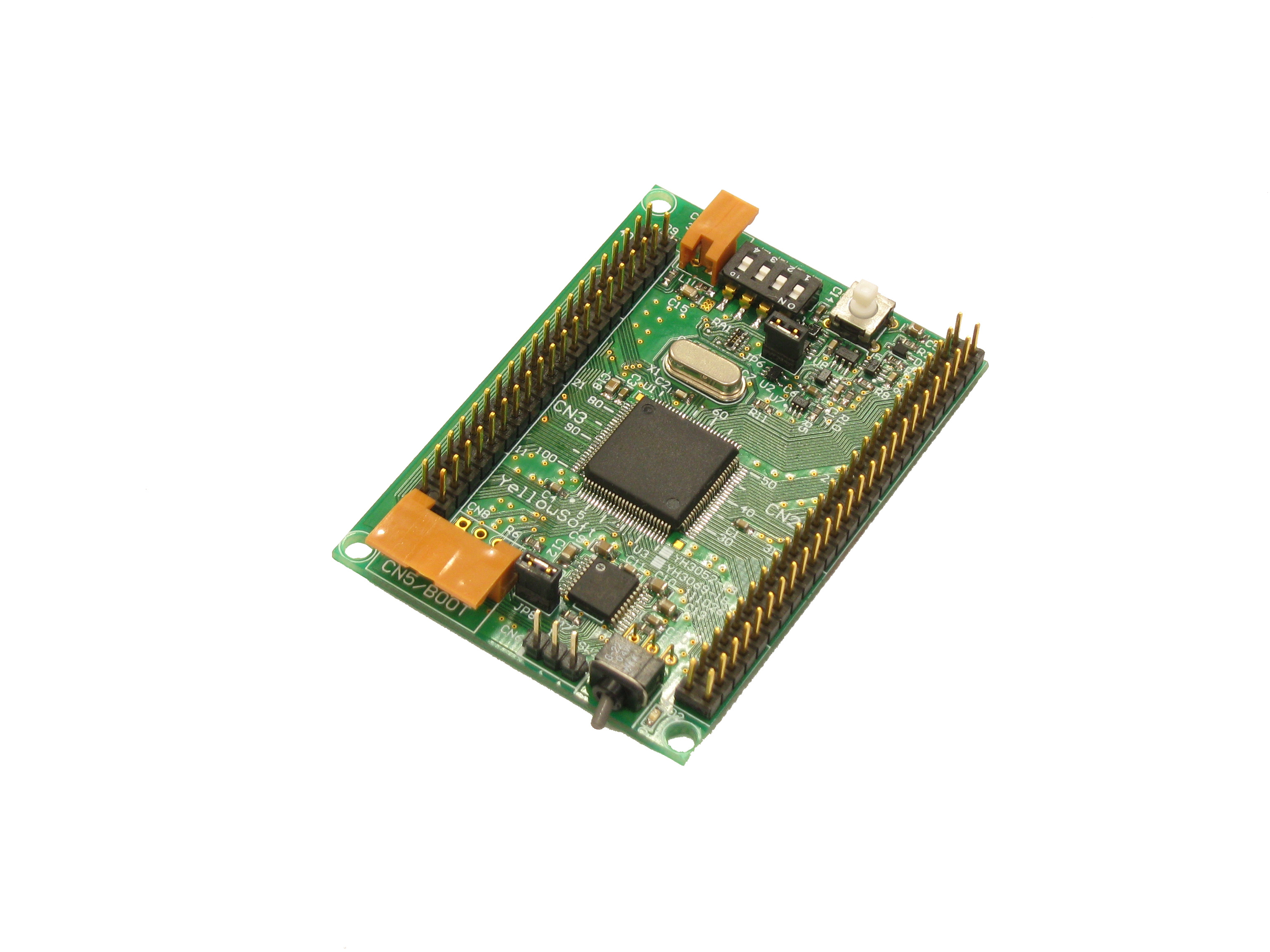

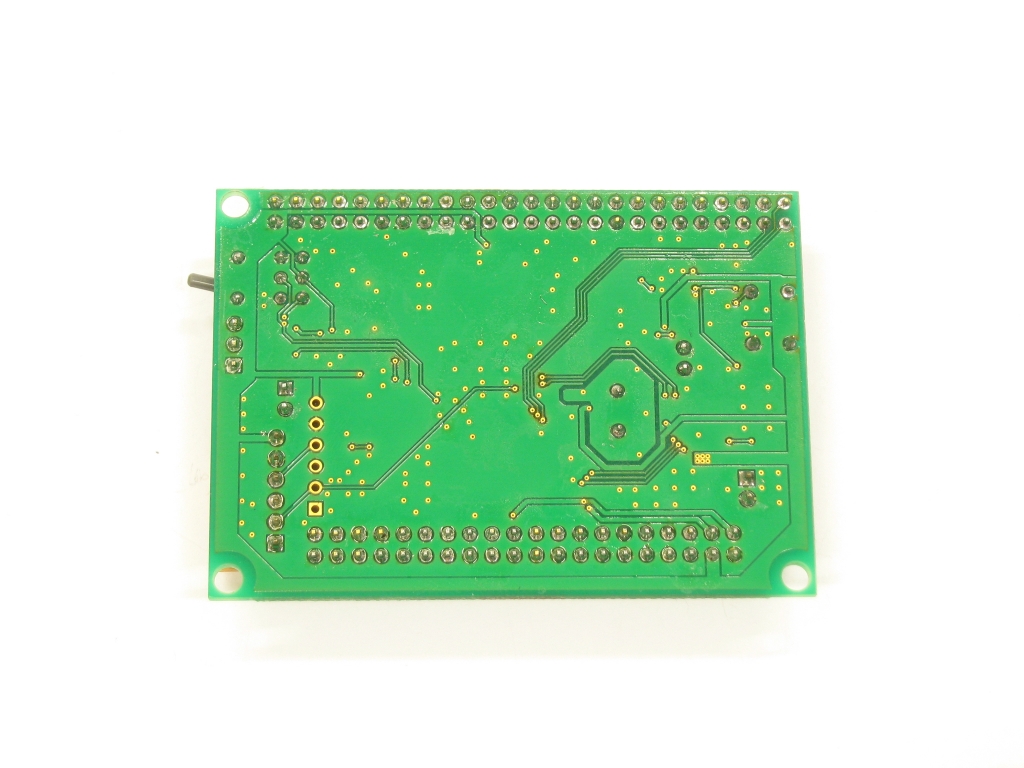

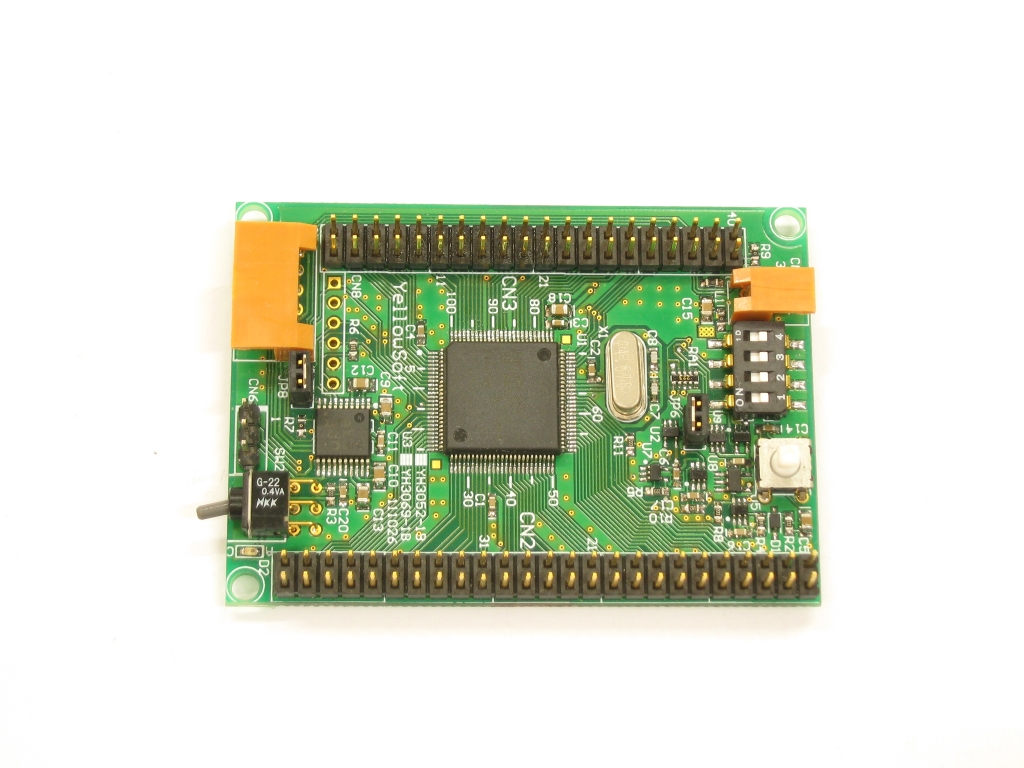

LFYBH83052　Renesas HD64F3052BF 24.576MHz を搭載した、小型のCPUボード

Renesas HD64F3052BF 24.576MHz を搭載した、小型のCPUボード

内蔵Flash 512KB、外部SRAMなし、豊富な内蔵ペリフェラル、5V単一動作

イエローソフト社の継続販売品で、旧型番は YH3052


【ご注意】
　本基板は、廃業した旧イエローソフト社が試作・学習用途として開発・販売していた製品を、弊社がそのまま引き継ぎ継続生産をしている同一製品となります。
　元々RoHS等環境関連パラメータは用意されていなかった製品となり、弊社からもご提供は出来かねますので、予めご了承の上ご検討いただけますようお願いいたします。

前へ 次へ
前の18枚 次の18枚

特長

製品の特長

●ROM 512Kバイト
●クロック 24.576MHz
●RS232Cドライバ2CH
●基板サイズ50mm×70mm
●ワンアクションブートモード切り替え


ＣＰＵ

汎用レジスタ16ビット×16本（8,16,32レジスタとしても使用可）高速動作
最大動作周波数 25MHz 加減算：80ns、乗除算：560ns


メモリ

5V単一リード、ライト可能 フラッシュROM 512Kバイト ，RAM 8Kバイト内蔵


A／Dコンバータ

10ビット分解能×8、サンプル＆ホールド付き


D／Aコンバータ

８ビット分解能×２


I／O」ポート

入出力端子 ７０本、入力端子 ９本


他

割込みコントローラ、バスコントローラ、リフレッシュコントローラ、DMAコントローラ、１６ビットタイマ×５、プログラマブルタイミングパターンコントローラ、ウオッチドッグタイマ×１、シリアルコミュニュケーションインターフェイス×２内蔵

仕様

項目 デバイス 詳細
ＣＰＵ

汎用レジスタ16ビット×16本（8,16,32レジスタとしても使用可）高速動作
ＲＯＭ

内蔵フラッシュROM 512Kバイト、動作モードから書き込みモードへの移行は通電したままトグルスイッチの操作１回で可能。
ＲＡＭ

内蔵RAM 8Kバイト 外部RAM なし
ＲＳ－２３２Ｃポート

（レベルインターフェィスＩＣ付き） 2ch。SCI0，1使用。シリアルリモートデバッカ
使用時も他のRS－232C 1chをユーザー使用可能。
電源

5V±10% 100mA以上 が必要。
リセット電圧

4.2V（TYP）ROHM BD45425使用。
動作温度範囲

0～50℃
基板サイズ

50×70×12（高さ最大）㎜

お知らせ


ダウンロード

Q＆A

LFYシリーズのボードは、イエローソフト社が販売していたボードと同じですか

はい、全く同じ製品となります。
弊社はイエローソフト社が自主廃業される時、ボード製品の譲渡を受けており、製造工場含め全て同じルートで製造致しております。

H8/SH CPUを搭載したボードは、何時まで入手可能ですか？

CPUメーカーであるルネサスエレクトロニクス次第ですので何時までとは明言できませんが、弊社ボードは部品の入手が可能な限り作り続けます。
確かに H8/SH CPUはメーカーが終息予定品としておりますが、すぐに入手できなくなる訳ではございません。
ただし古めのH8はすでに廃品となっている製品もございますので、なるべく新しい形式のCPUを選定頂く事をお勧め致します。
