H8/3664 CPUボード
(YHN64)

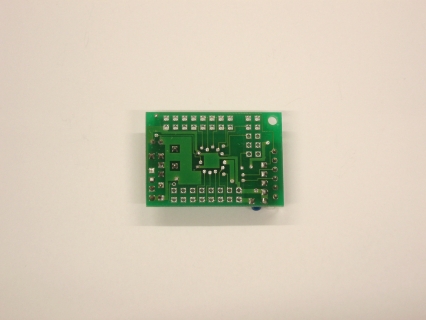

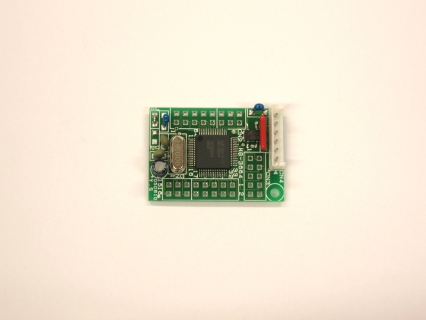

LFYBH83664　Renesas HD64F3664 10MHz を搭載した、小型のCPUボード

Renesas HD64F3664 10MHz を搭載した、小型のCPUボード

内蔵Flash 32KB、外部SRAMなし、豊富な内蔵ペリフェラル、5V仕様

イエローソフト社の継続販売品で、旧型番は YHN64


【ご注意】
　本基板は、廃業した旧イエローソフト社が試作・学習用途として開発・販売していた製品を、弊社がそのまま引き継ぎ継続生産をしている同一製品となります。
　元々RoHS等環境関連パラメータは用意されていなかった製品となり、弊社からもご提供は出来かねますので、予めご了承の上ご検討いただけますようお願いいたします。

前へ 次へ
前の18枚 次の18枚

特長

製品の特長

●ROM 32Kバイト
●クロック 10MHz
●基板サイズ38mm×27mm


CPU： H8/300H CPUコア（例えばH8/3048と同じです）
汎用レジスタ16ビット×16本
高速動作 最大動作周波数16MHz（本製品は10MHz）
16÷8ビット 1.4μs、16×16ビット 2.2μs（10MHz）
メモリ： 内部フラッシュROM 32Kバイト、内部RAM 2048バイト
（外部にメモリを接続するインターフェイスは内蔵されていません）
A/Dコンバータ：10ビット分解能 8チャンネル 変換時間 最小＠7μs/10MHz

タイマ：8ビット タイマＡ、タイマＶ 2本、16ビット タイマＷ １本、ウオッチドッグタイマー １本
I/O：汎用入出力ポート 29本。このうち大電流ポート8本（Iol 20mA）
入力ポート 8本（A/D入力端子兼用）
SIO：1チャンネル（本製品ではデバックに使用しています）
他にIICバス、各種低消費電力モードをサポート。

仕様

項目 デバイス 詳細
ＣＰＵ ＨＤ６４Ｆ３６６４

10MHz動作 アドレス空間 0000~FFFFH（全て内部空間）
ＲＯＭ

内部 0000~7FFFH 32Kバイト 5V／3.3V 書き込みフラッシュROM
ＲＡＭ

内部 F780~FF7FH 2048バイト
他に10MHzクリスタル、2.5VリセットICなど
大きさ

38mm×27mm×最大10mm（Ｈ）
電源

5V／3V 10mA 以上（デバック時はインターフェイスボードより供給）

お知らせ


ダウンロード

Q＆A

LFYシリーズのボードは、イエローソフト社が販売していたボードと同じですか

はい、全く同じ製品となります。
弊社はイエローソフト社が自主廃業される時、ボード製品の譲渡を受けており、製造工場含め全て同じルートで製造致しております。

H8/SH CPUを搭載したボードは、何時まで入手可能ですか？

CPUメーカーであるルネサスエレクトロニクス次第ですので何時までとは明言できませんが、弊社ボードは部品の入手が可能な限り作り続けます。
確かに H8/SH CPUはメーカーが終息予定品としておりますが、すぐに入手できなくなる訳ではございません。
ただし古めのH8はすでに廃品となっている製品もございますので、なるべく新しい形式のCPUを選定頂く事をお勧め致します。
