H8/3687 CPUボード
(YHN3687)

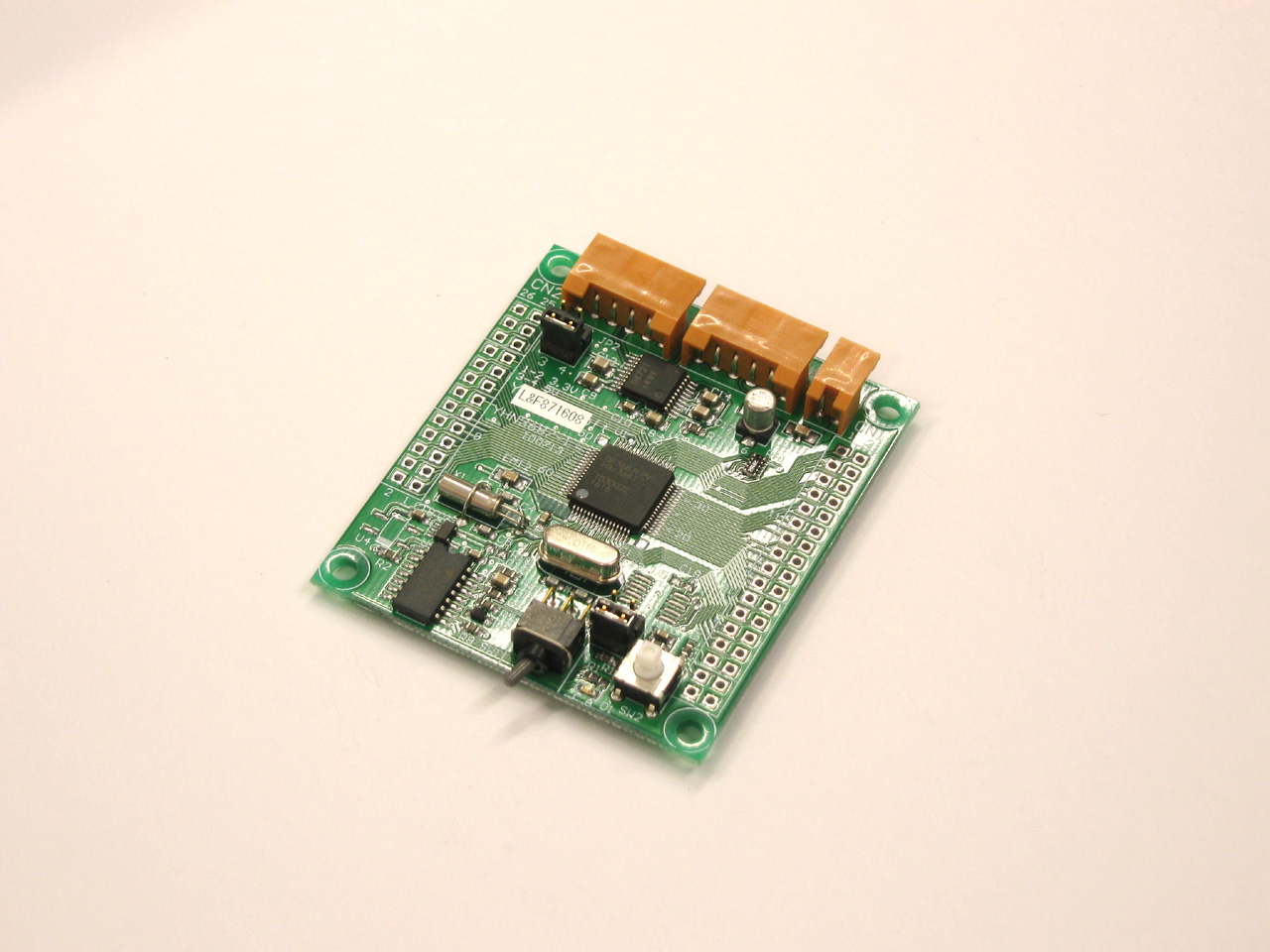

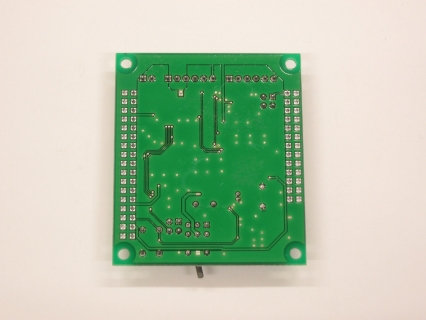

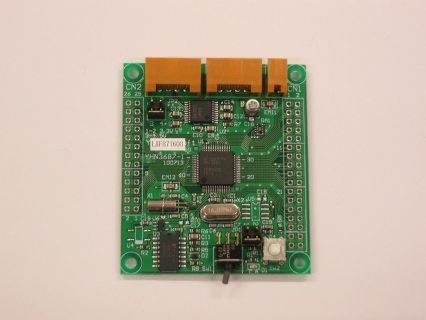

LFYBH83687　Renesas HD64F3687FP 16MHz を搭載した、小型のCPUボード

Renesas HD64F3687FP 16MHz を搭載した、小型のCPUボード

内蔵Flash 56KB、外部SRAMなし、豊富な内蔵ペリフェラル、5V仕様

イエローソフト社の継続販売品で、旧型番は YHN3687


【ご注意】
　本基板は、廃業した旧イエローソフト社が試作・学習用途として開発・販売していた製品を、弊社がそのまま引き継ぎ継続生産をしている同一製品となります。
　元々RoHS等環境関連パラメータは用意されていなかった製品となり、弊社からもご提供は出来かねますので、予めご了承の上ご検討いただけますようお願いいたします。

前へ 次へ
前の18枚 次の18枚

特長

製品の特長

●ROM 56Kバイト
●クロック 16MHz
●RS232Cドライバ2CH
●基板サイズ53mm×61mm
●ワンアクションブートモード切り替え


CPU

汎用レジスタ 16ビット×16本（8,16,32レジスタとしても使用可）
高速動作 最大動作周波数：16MHz


メモリ

5V単一リード、ライト可能 フラッシュROM 56Kバイト ，RAM 4Kバイト内蔵


A／Dコンバータ

10ビット分解能×８、サンプル＆ホールド付き


I／Oポート

入出力端子 45本、入力端子 8本


他

リアルタイムクロック、IICバスインターフェイス、タイマV，Z，B1、ウオッチドッグタイマ×１、14ビットPWM、シリアルコミュニュケーションインターフェイス×２内蔵
＊ＴｉｎｙシリーズCPUは外部にアドレスバス、データバスなどを出力することはできません。

仕様

項目 デバイス 詳細
ＣＰＵ ＨＤ６４Ｆ３６８７ＦＰ

16MHz
サブクロック

32.768KHz搭載
ＲＯＭ

内蔵フラッシュROM 56Kバイト アドレス：0000H－DFFFH
1000回までの書き換えをメーカー保証。
動作モードから書き込みモードへの移行は通電したままトグルスイッチの操作１回で可能。
ＲＡＭ

内蔵ＲＡＭ ４Ｋバイト アドレス：E800H－EFFFH
ＲＳ－２３２Ｃポート レベルインターフェィスＩＣ付き

2ch
SCI0,2使用。シリアルリモートデバッカ使用時も他のRS－232C 1ch
をユーザー使用可能。SCI2はRS－232Ｃ以外の使用も可能。
Ａ／Ｄ

10ビット A／Dコンバータ 8ch
電源

5Vまたは3.3V（クロック交換要）40mA以上 が必要。オンボード電源ノイズフィルタ搭載。
基板サイズ

53×61×12mm

お知らせ


ダウンロード

Q＆A

LFYシリーズのボードは、イエローソフト社が販売していたボードと同じですか

はい、全く同じ製品となります。
弊社はイエローソフト社が自主廃業される時、ボード製品の譲渡を受けており、製造工場含め全て同じルートで製造致しております。

H8/SH CPUを搭載したボードは、何時まで入手可能ですか？

CPUメーカーであるルネサスエレクトロニクス次第ですので何時までとは明言できませんが、弊社ボードは部品の入手が可能な限り作り続けます。
確かに H8/SH CPUはメーカーが終息予定品としておりますが、すぐに入手できなくなる訳ではございません。
ただし古めのH8はすでに廃品となっている製品もございますので、なるべく新しい形式のCPUを選定頂く事をお勧め致します。
