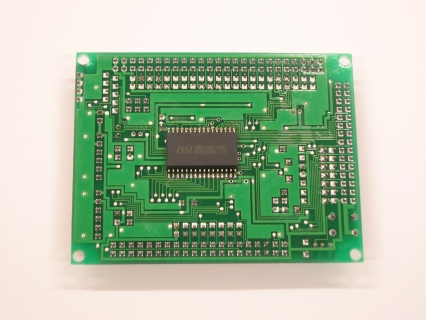

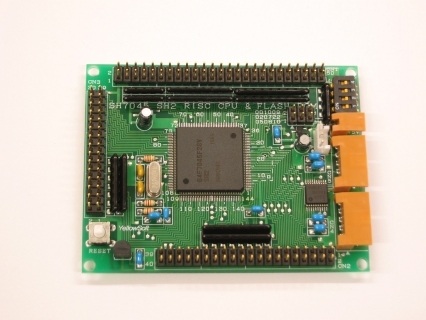

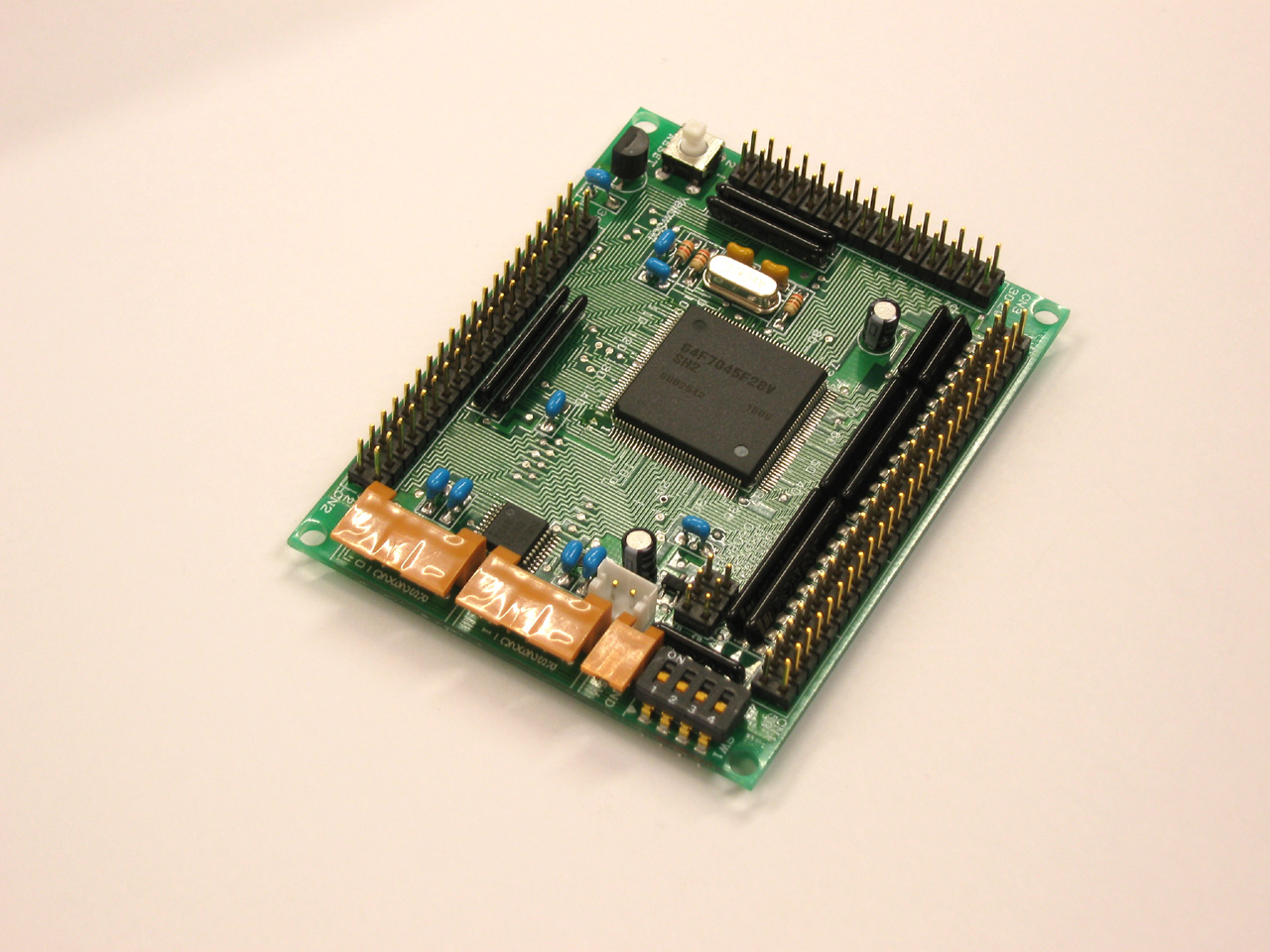

SH2/7045 CPUボード
(YS7045/YS45)

LFYBSH7045　Renesas HD64F7044F 24.576MHz を搭載した、小型のCPUボード

Renesas HD64F7045F 28MHz を搭載した、小型のCPUボード
内蔵Flash 256KB、外部SRAM 128KB、豊富な内蔵ペリフェラル、5V単一動作
イエローソフト社の継続販売品で、旧型番は YS7045

内部32bit構成／外部8、16、32シングルチップRISCマイクロコンピュータ
●ROM 256Kバイト
●クロック 28MHz
●RS232Cドライバ2CH
●外部RAM 128Kバイト
●基板サイズ82.8mm×64mm


【ご注意】
　本基板は、廃業した旧イエローソフト社が試作・学習用途として開発・販売していた製品を、弊社がそのまま引き継ぎ継続生産をしている同一製品となります。
　元々RoHS等環境関連パラメータは用意されていなかった製品となり、弊社からもご提供は出来かねますので、予めご了承の上ご検討いただけますようお願いいたします。

前へ 次へ
前の18枚 次の18枚

特長

内部32bit構成／外部8、16、32シングルチップRISCマイクロコンピュータ

ＣＰＵ

命令実行時間 基本命令は１命令／１ステート（28MHz動作時：35.7ns／命令）


メモリ

＋5V単一 フラッシュROM256Kバイト(書き換え回数 最大 100回 )
RAM 4K バイト内蔵、うち2Kバイトキャッシュメモリとして使用可
乗算器内蔵により32×32→64の乗算を通常２～４ステート（71.4~142nsec)で実行
32×32＋64→64の積和演算を通常２～４ステートで実行
パイプライン：５段パイプライン方式
Ｉ／Ｏ：入出力98本、入力8本 合計106本（兼用ポート）
SCI：2ch
Ａ／Ｄ：8ch 10bit Ａ／Ｄ（変換速度 9.5ミューsec／28MHz CKS＝0、4.78μsec／28MHz CSK＝１いずれも最大値)
INTC：割り込みコントローラ 外部9内部43要員
UBC：ユーザーブレークコントローラ
BSC：バスステートコントローラ SRAM、DRAM、ROM直結可能アドレス空間を５エリアに
分割
DMAC：DMAコントローラ 4チャンネル
DTC：データトランスファコントローラ周辺Ｉ／Ｏ割込み要求により、ＣＰＵと独立したデータ転送
が可能
MTU：マルチファンクションタイマパルスユニット 16ビットタイマ 5チャンネルをベースに最大16種類の波形出力または最大16種類のパルスの入出力処理が可能。PWM出力、2相エンコーダ計数など可能
CMT：コンペアマッチタイマ 16ビットフリーランニングタイマ＋コンペアレジスタコンペアマッチで割込み要求を発生
WDT：ウオッチドッグタイマー

など内蔵 144ﾋﾟﾝ ＋5V動作


仕様

項目 デバイス 詳細
ＣＰＵ ＨＤ６４Ｆ７０４５Ｆ２８

28.000MHz（内部32bit／外部8,16,32バス）
クロック動作モード1 PLL逓倍比 ×4固定 外部7.0000MHzクリスタル、
内部28.000MHz動作
ＲＯＭ

＋5V 単一 内蔵フラッシュROM 256Kバイト
ＲＡＭ

内部RAM 4Kバイト
外部RAM 128Kバイト、８ビットバス、バックアップ機能、RAM不使用機能。

お知らせ


ダウンロード

Q＆A

LFYシリーズのボードは、イエローソフト社が販売していたボードと同じですか

はい、全く同じ製品となります。
弊社はイエローソフト社が自主廃業される時、ボード製品の譲渡を受けており、製造工場含め全て同じルートで製造致しております。

H8/SH CPUを搭載したボードは、何時まで入手可能ですか？

CPUメーカーであるルネサスエレクトロニクス次第ですので何時までとは明言できませんが、弊社ボードは部品の入手が可能な限り作り続けます。
確かに H8/SH CPUはメーカーが終息予定品としておりますが、すぐに入手できなくなる訳ではございません。
ただし古めのH8はすでに廃品となっている製品もございますので、なるべく新しい形式のCPUを選定頂く事をお勧め致します。
