SH2/7047 CPUボード
(YS7047)

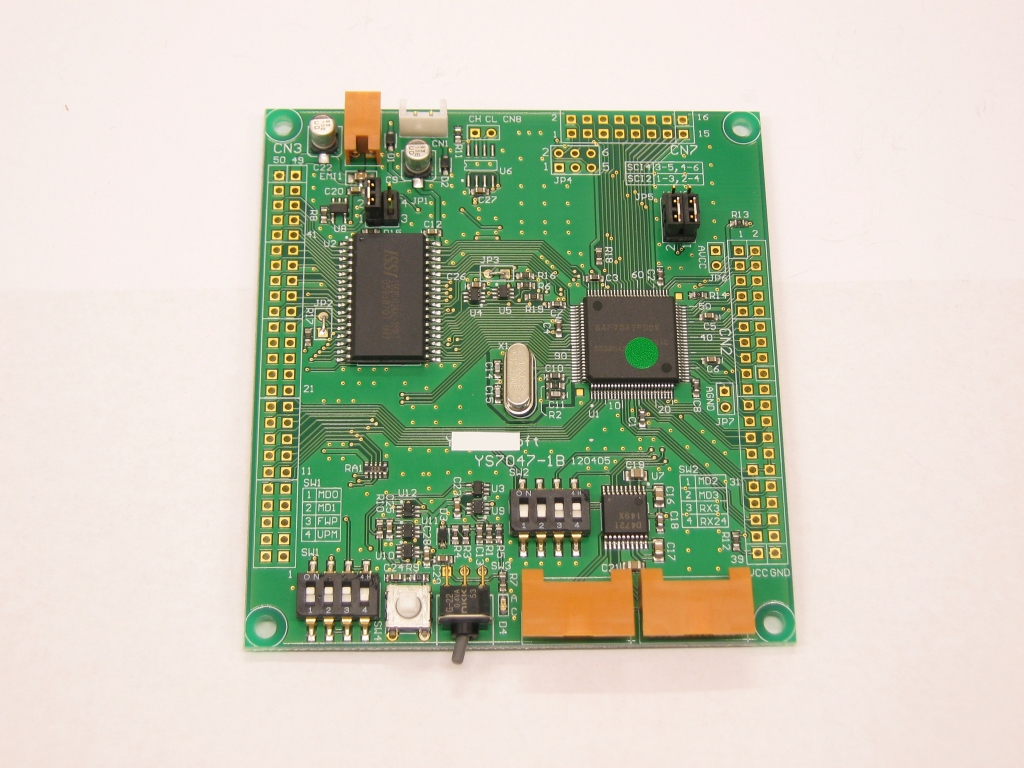

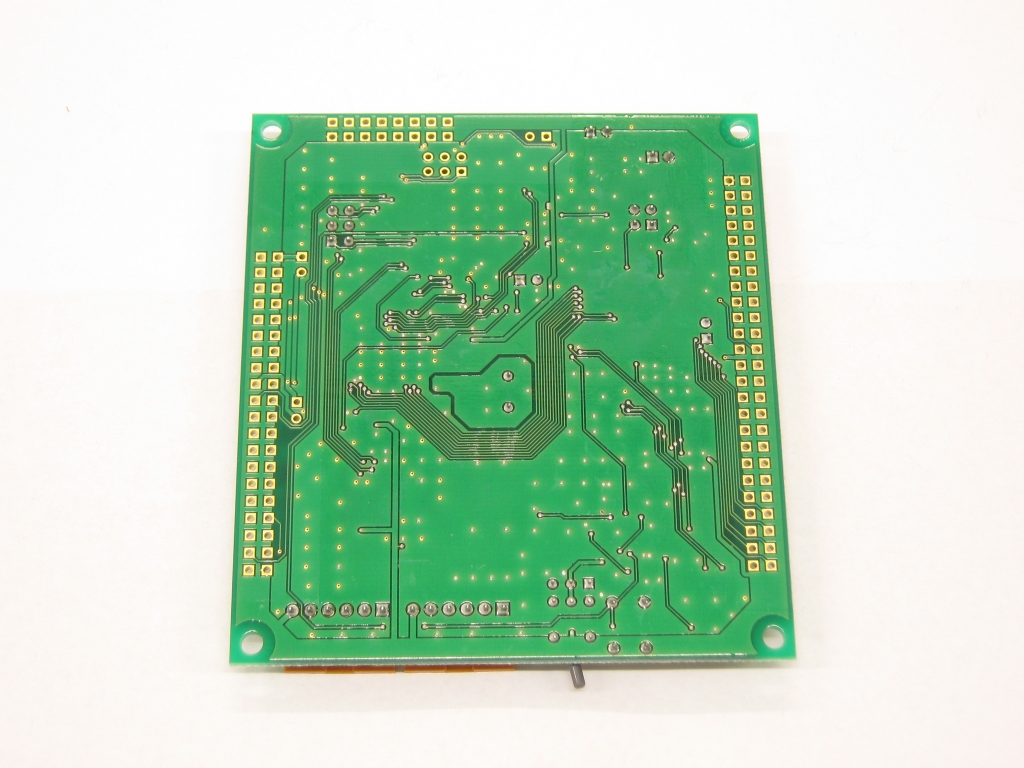

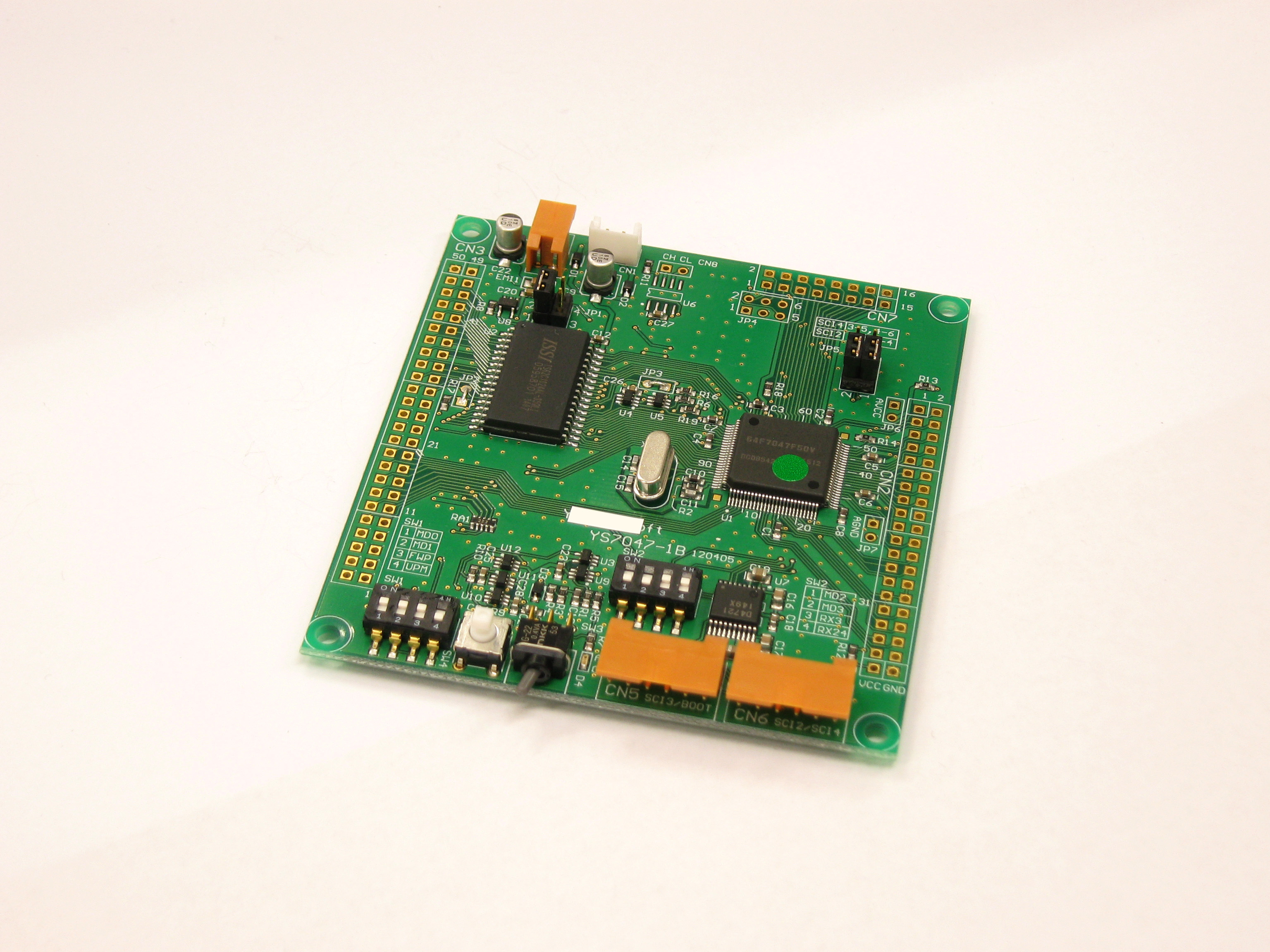

LFYBSH7047　Renesas SH2/7047 50MHz を搭載した、小型のCPUボード

Renesas SH2/7047 50MHz を搭載した、小型のCPUボード

内蔵Flash 256KB、外部SRAM 128KB、豊富な内蔵ペリフェラル、5V単一動作

別売のDIO・絶縁・ユニバーサルボードが拡張可能

イエローソフト社の継続販売品で、旧型番は YS7047


【ご注意】
　本基板は、廃業した旧イエローソフト社が試作・学習用途として開発・販売していた製品を、弊社がそのまま引き継ぎ継続生産をしている同一製品となります。
　元々RoHS等環境関連パラメータは用意されていなかった製品となり、弊社からもご提供は出来かねますので、予めご了承の上ご検討いただけますようお願いいたします。

前へ 次へ
前の18枚 次の18枚

特長

製品の特長

●ROM 256Kバイト

●クロック 49.152MHz

●RS232Cドライバ2CH

●外部RAM 128Kバイト

●RAMバッテリーバックアップ

●基板サイズ79mm×87mm

●ワンアクションブートモード切り替え


CPU

汎用レジスタ 32ビット×16本（8,16,32レジスタとしても使用可）
１命令１サイクル（50MHz動作時：20nsec／命令）
乗算器内蔵 32×32→64乗算を2~4サイクル実行


メモリ

フラッシュROM 256Kバイト ，RAM 12Kバイト内蔵


他

Ａ／Ｄコンバータ：10ビット分解能×16、サンプル＆ホールド付き
Ｉ／Ｏ、データトランスファコントローラ、マルチファンクションタイマパルスユニット、モータマネージメントタイマ、コンペアマッチタイマ、ウオッチドッグタイマ、シリアルコミュニュケーションインターフェイス3ch、コントローラエリアネットワークHCAN2、ユーザーブレークコントローラ、他


仕様

項目 デバイス 詳細
ＣＰＵ ＨＤ６４Ｆ７０４７Ｆ

49.152ＭＨｚ（DIP SW設定により12.288MHz、24.576MHz切り替え可能）動作モード０、１、または３動作。動作モード２を使用するには要クロック交換。
ＲＯＭ

内蔵フラッシュROM 256Kバイト 動作モードから書き込みモードへの移行は通電したままトグルスイッチの操作１回で可能。
ＲＡＭ

内蔵RAM 12Kバイト 外部RAM128kバイト（1Mビット）、８ビットバスアクセスタイム35ns バックアップのための外部電源端子付き。外部RAMディスイネーブル機能付き（シングルチッ
プ動作時バスライン切離し）

お知らせ

2012 年7月26日出荷分より、水晶発信器、リセットIC（詳しくは「リセットＩＣについて」を参照）、その他
部品の製造中止に伴い基板レイアウトおよび実装部品の変更が行われました。これによる機能、性能上の変更や
コネクタ、穴位置などの変更はありませんので従来と同様にご使用頂けます。
また、AVCC、AGND端子が新設され、CN6のシリアルチャンネルがCH2またはCH4から選択でき
るようになりました。
