SH2/7084 CPUボード
(YS7084)

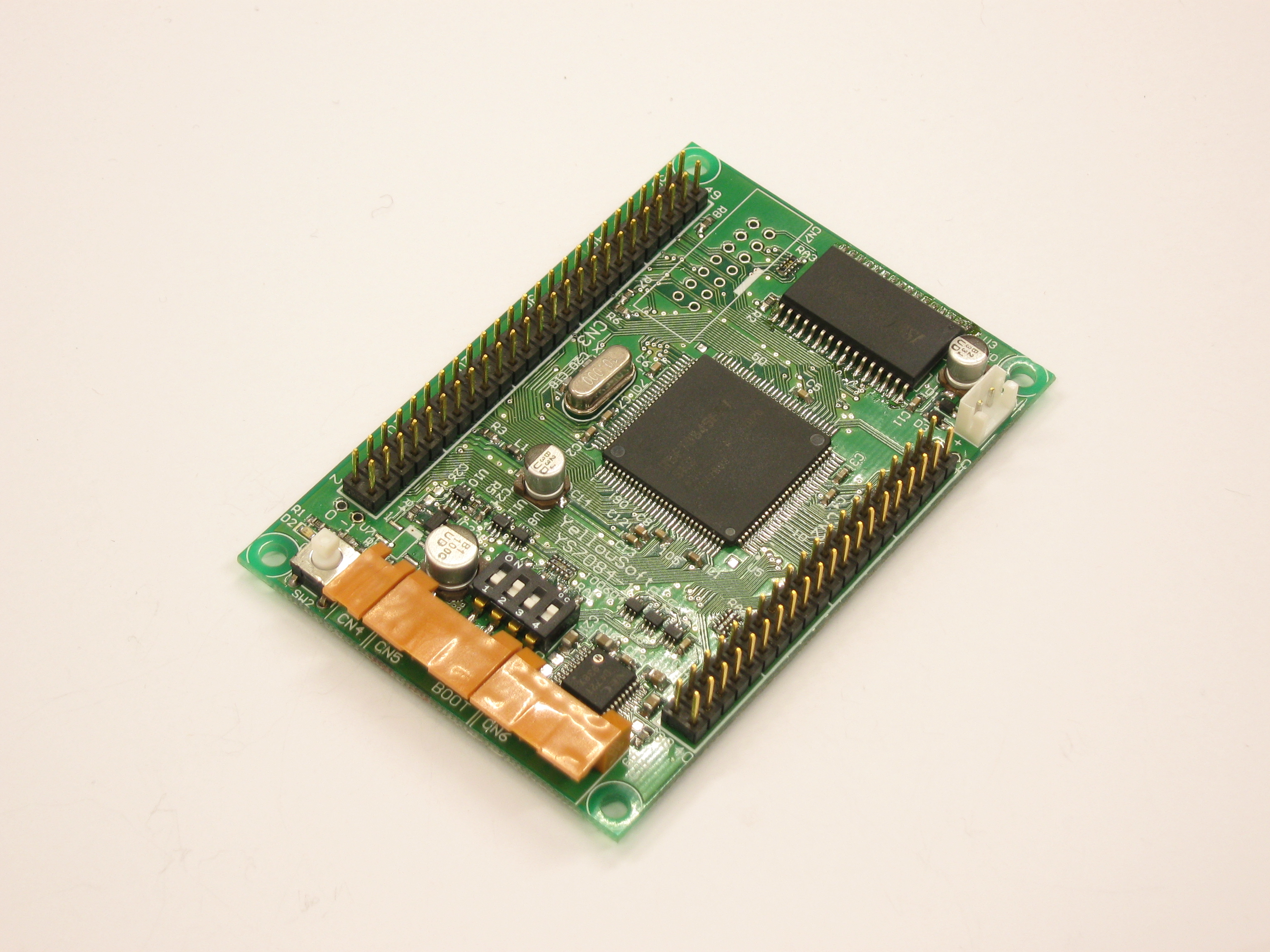

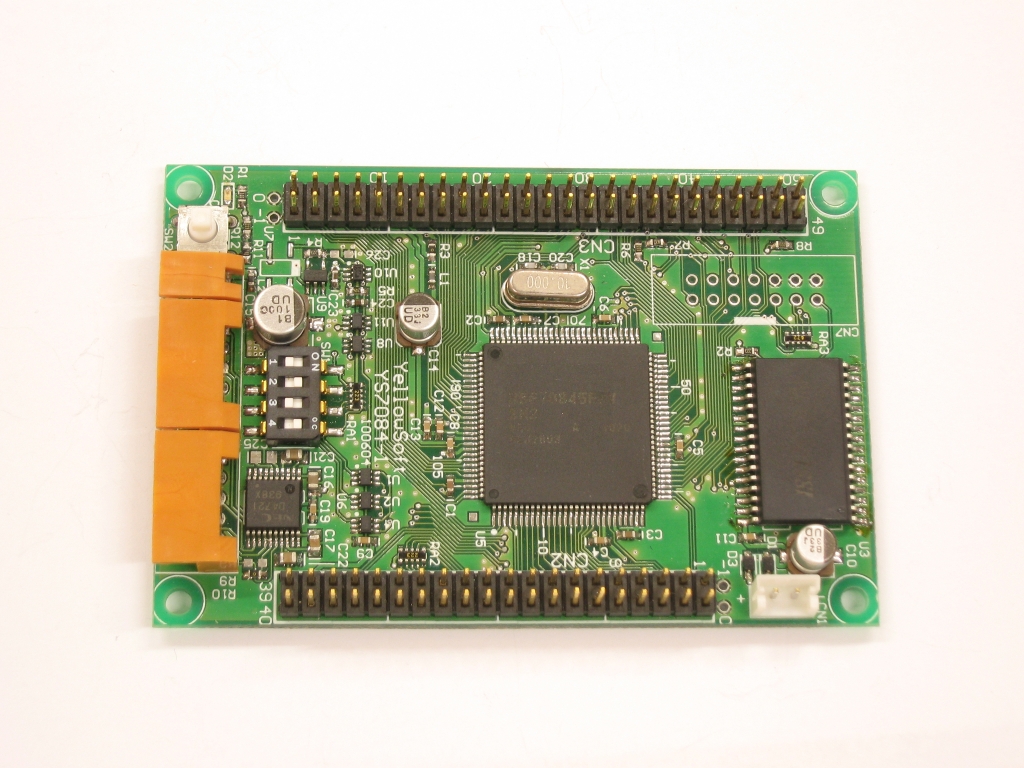

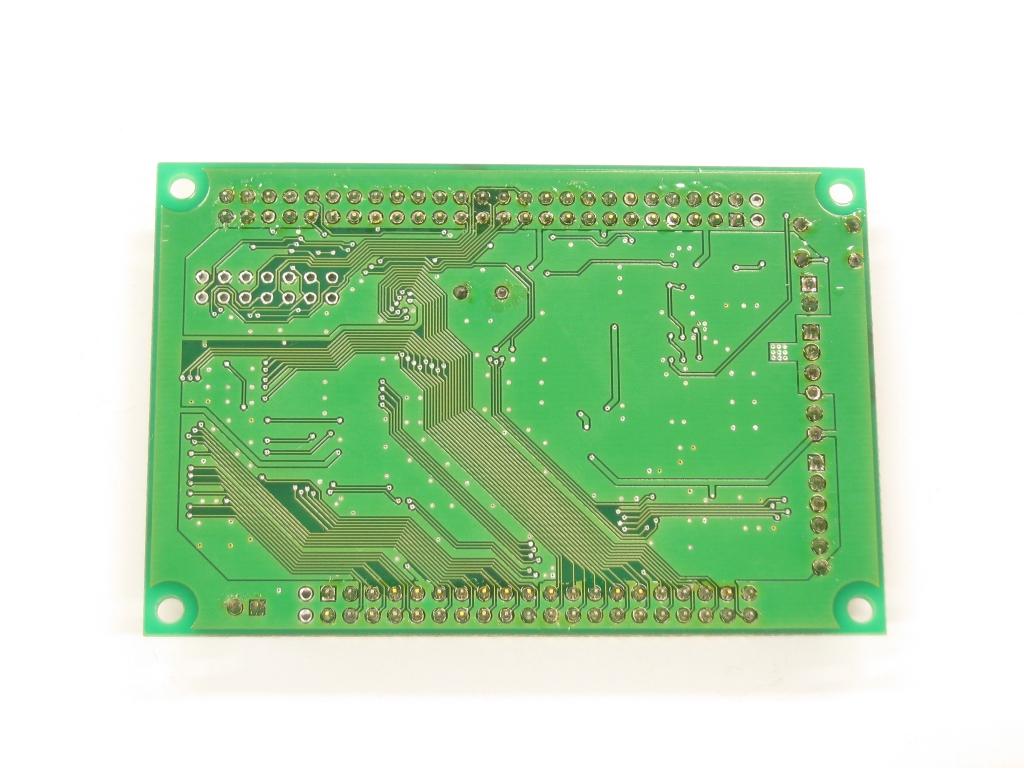

LFYBSH7084　Renesas SH2/7084 80MHz を搭載した、小型のCPUボード

Renesas SH2/7084 80MHz を搭載した、小型のCPUボード
内蔵Flash 256KB、外部SRAM 128KB、豊富な内蔵ペリフェラル、5V単一動作
別売のDIO・絶縁・ユニバーサルボードが拡張可能
イエローソフト社の継続販売品で、旧型番は YS7084

SH7084 の特徴
(1) SH2 アーキテクチャー
(2) 80MHz 動作
(3) フラッシュROM 256KB 内蔵
(4) RAM 16KB 内蔵


【ご注意】
　本基板は、廃業した旧イエローソフト社が試作・学習用途として開発・販売していた製品を、弊社がそのまま引き継ぎ継続生産をしている同一製品となります。
　元々RoHS等環境関連パラメータは用意されていなかった製品となり、弊社からもご提供は出来かねますので、予めご了承の上ご検討いただけますようお願いいたします。

前へ 次へ
前の18枚 次の18枚

特長

製品の特長

(1) SH7084 80MHz 動作（入力クロック10MHz、PLL 8 倍動作、バスクロック40MHz）+5.0V 単一電源動作
(2) 128K バイト,8 ビットバス接続のSRAM(アクセスタイム55ns)を搭載。CPU からは4 ステートアクセス可
能（バスクロック単位）,0x02000000 – 0x0201FFFF にマップ。CN1 よりバッテリーバックアップ可能。
(3) RS232C 2 ポート搭載
(4) I/O は82 本使用可能(バス信号,NMI,nRES,nWDTOVR を含む、RS232C への接続は含まない)
(5) リセットスイッチを2 秒以上押し続けることでブートモードに切り替え可能
(6) オプションボードのYHA-11, YHA-12, YHA-13,YHA-15 を使用可能(2.32.3 に取り付け注意事項あり)
(7) 基板サイズ横 57.4mm 幅85.3mm 高さ13mm, 基板厚1.6t、2 層基板、金メッキ
(8) PbFree

仕様

項目 デバイス 詳細
ＣＰＵ Ｒ５Ｆ７０８４４ＡＮ８０ＦＰＶ

80MHz、クリスタル10MHz、内蔵PLL にて8 倍動作、バスクロック
40MHz
ＳＲＡＭ

ISSI 製IS62C1024AL-35QLI 相当x1、8 ビットバス128KB、CN1 よりバッテリーバックアップ可能
電源電圧

＋4.75V から+5.25V。通常電圧+5.00V
コネクタ

CN1: JST B2B-EH-A(LF)(SN)
CN4: 日本航空電子製 IL-G-2P-S3L2-SA
CN5, CN6 : 日本航空電子製 IL-G-6P-S3L2-SA
サイズ

横 57.4mm縦 85.3mm, 高さ10mm, 2 層基板、基板厚1.6mm
その他

PbFree、金フラッシュ
付属品

電源ケーブル
動作温度

0 から50℃（結露無き事）

お知らせ


ダウンロード

Q＆A

LFYシリーズのボードは、イエローソフト社が販売していたボードと同じですか

はい、全く同じ製品となります。
弊社はイエローソフト社が自主廃業される時、ボード製品の譲渡を受けており、製造工場含め全て同じルートで製造致しております。

H8/SH CPUを搭載したボードは、何時まで入手可能ですか？

CPUメーカーであるルネサスエレクトロニクス次第ですので何時までとは明言できませんが、弊社ボードは部品の入手が可能な限り作り続けます。
確かに H8/SH CPUはメーカーが終息予定品としておりますが、すぐに入手できなくなる訳ではございません。
ただし古めのH8はすでに廃品となっている製品もございますので、なるべく新しい形式のCPUを選定頂く事をお勧め致します。
