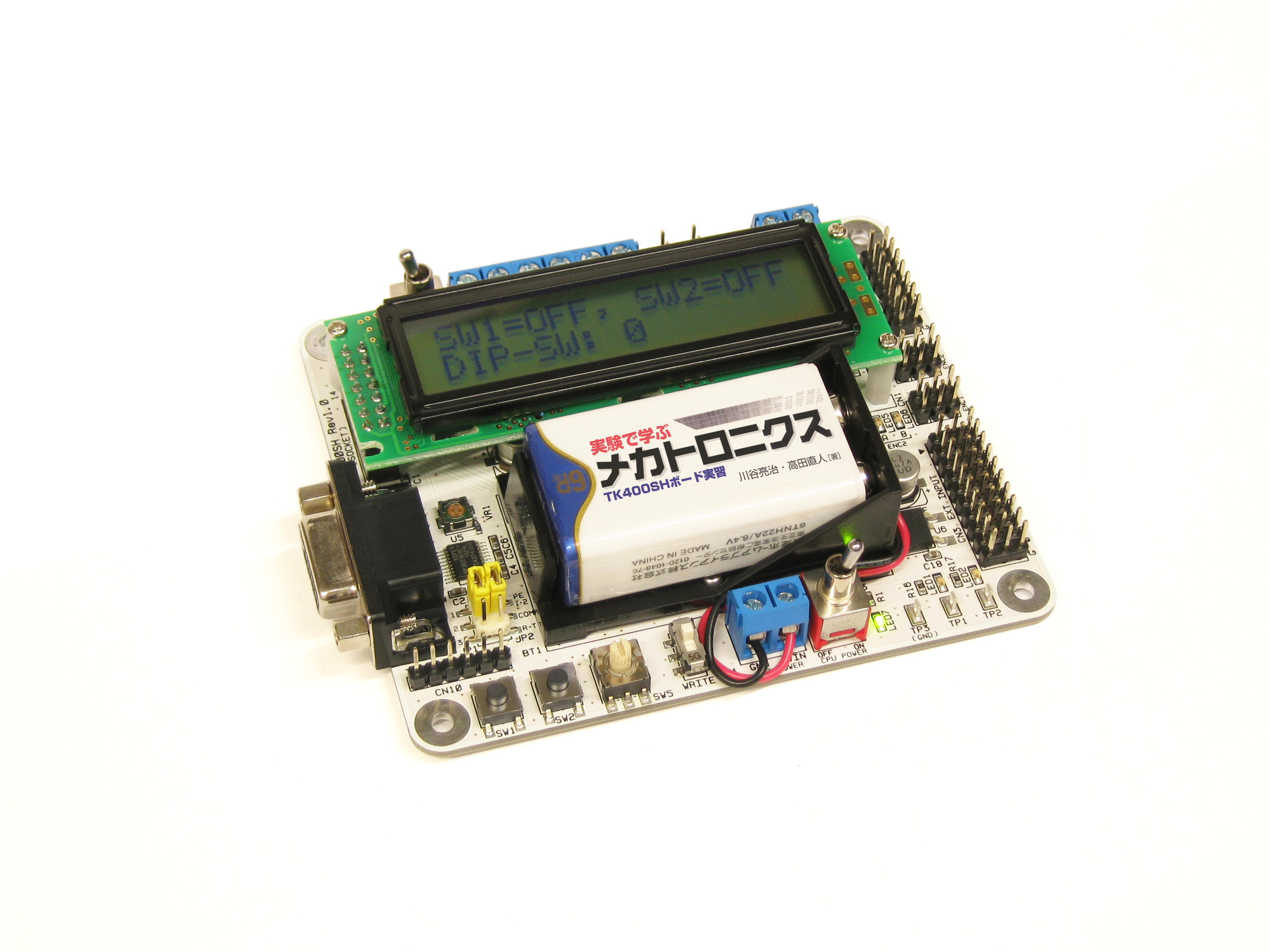

LFTK400SHは、SH/TinyシリーズSH7125を搭載するTK400SHの互換ボードです。

バッテリ駆動など機能はそのままに小型化・低コスト化を実現している為、川谷先生・高田先生の著書「実験で学ぶメカトロニクス・TK400SHボード実習」(東京電機大学出版局)と合わせ、個人で自宅学習をするのにも最適なボードとなっています。

SH7125は、最大50MHz動作可能なフラッシュメモリ搭載マイコンで、16ビット多機能タイマや高速A/Dコンバータを内蔵し、モータのベクトル制御など高度なリアルタイムシステム制御の教育用途にも最適なボードに仕上がっています。

従来の教育機関単位での導入以外にいつでも誰でも必要な時に入手できるようネット販売にも対応し、1枚から即納で納入できる体制を整えています。

ＣＰＵコア：SH-2 コアの高性能シングルチップRISC32ビット乗算器内蔵

最大動作周波数：50MHz

プログラムフラッシュ：128KB

SRAM：8KB

強力なタイマ：MTU2(16bit×6ch)、コンペアマッチタイマ(16bit×2ch)

A/D変換器：10ビット、8ch (4ch x 2unit)

シリアル(SCI)：3ch

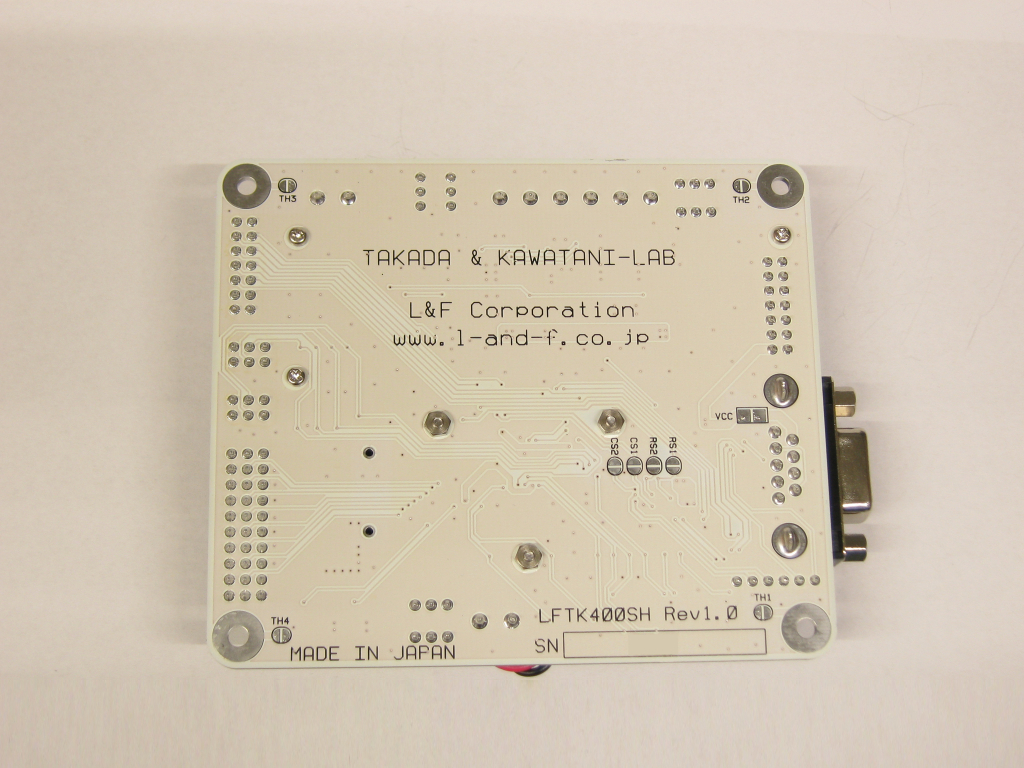

LFTK400SHのボードサイズは100x75mmで、TK400SHの約65%の面積にまで小型化されており、より小さなスペースに設置可能、端子位置等は極力互換が保たれている為、従来の倒立ロボット等へもそのまま搭載が可能！
